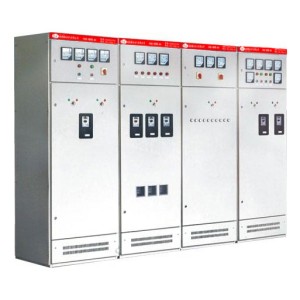

GGD Niedrigspannungsschaltgeräte

GGD AC Niederspannung verteilungs schrank ist eine neue Art von Niederspannung verteilungs schrank, die gemäß den Anforderungen der Vorgesetzten des Energie ministeriums, der Mehrheit der Strom verbraucher und Konstruktion abteilungen im Einklang mit den Grundsätzen der Sicherheit, Wirtschaft lichkeit, Rationalität und Zuverlässigkeit. Die Einlass methode umfasst die oberen und unteren Seiten, die linke, mittlere, rechte und hintere Seite des Schranks, um die tatsächlichen Anforderungen verschiedener Projekte für verschiedene eingehende Leitungen zu erfüllen. Gleichzeitig wird eine feste Position im Schrank gelassen, um automatische elektro mechanische Schutz boxen für Kraftwerke und spezielle Benutzer zu installieren. Das Produkt hat die Eigenschaften einer hohen Segment ierungs fähigkeit, einer guten dynamischen und thermischen Stabilität, eines flexiblen elektrischen Schemas, einer bequemen Kombination, einer starken seriellen und praktischen Anwendbar keit, einer neuartigen Struktur und eines hohen Schutzniveaus und kann als Upgrade-Produkt für Niederspannungs-Komplett sätze von verwendet werden Schaltanlage.

GGD AC Niederspannungsverteilungsschrank entspricht IEC439 "Niederspannungsschaltgeräte und Steuergeräte", GB7251 "Niederspannungsschaltgeräte" und anderen Normen.

Produktmodell und Bedeutung

GGD□-□□

G: AC-Niedrigspannungsverteilungsschrank

G: Feste Installation und feste Verkabelung elektrischer Bauteile

D: Power Cabinet

□ (Design-Seriennummer - Bit): 1 - Brechleistung 15kA; 2 - Brechleistung 30kA; 3 - Brechleistung 50kA (eigentliche Zahl entspricht spezifischen Zahlen)

□ (Hauptschaltungsschema-Code): Der Hauptschaltungsschema-Code (muss mit der tatsächlichen Zahl / Buchstaben kombiniert werden)

□ (Auxiliary Circuit Scheme Code): Code des Hilfskreises (Actual Number / Letter Required)

Strukturelle Merkmale:

● Der Schrank des GGD-Schranks nimmt die Form eines allgemeinen Schranks an, der Rahmen ist teilweise geschweißt und mit 8MF kalt geformtem Stahl zusammen gebaut, und die Rahmen teile und speziellen tragenden Teile werden von der Produktions anlage für Sektion stahl geliefert, um die Genauigkeit sicher zustellen und Qualität des Schranks. ● Das Design des GGD-Schranks berücksicht igt das Problem der Wärme ableitung während des Betriebs des Schranks vollständig. Wenn sich die elektrischen Komponenten im Schrank erwärmen, steigt die Wärme an und wird durch das obere Nut loch abgelassen, und die kalte Luft füllt das Gehäuse kontinuierlich vom unteren Nut loch in das Gehäuse auf. so dass der versiegelte Schrank von unten nach oben einen natürlichen Belüftung kanal bildet, um den Zweck der Wärme ableitung zu erreichen.

● GGD-Schrank in Übereinstimmung mit den Anforderungen des modernen industriellen Produktmodellierungsdesigns, mit der Methode des goldenen Verhältnisses, um die Form des Schrankes und die Abteilungsgröße jedes Teils zu entwerfen, so dass das gesamte Schrank schön und großzügig ist und einen neuen Look hat.

● Das bewegliche Scharnier der Welle der Schrank tür ist mit dem Rahmen verbunden, der einfach zu installieren und zu demontieren ist. Die Falt kante der Tür ist mit einem bergförmigen Gummi-und Kunststoffst reifen eingebettet, und der Einsatz zwischen Tür und Rahmen hat beim Schließen einen bestimmten Kompression hub, der verhindern kann, dass die Tür direkt mit dem Schrank kollidiert und den Schutz verbessert Niveau der Tür

● Die mit elektrischen Komponenten ausgestattete Instrumententür ist mit mehreren Strähen aus weichen Kupferdraht an den Rahmen angeschlossen. Die Installationsteile im Schrank sind mit Knurlschrauben zwischen dem Rahmen verbunden, und das gesamte Schrank stellt eine komplette Erdschutzschaltung dar.

● Die Oberfläche des Schränkts kann aus Polyester-orangeförmiger Backenfarbe hergestellt werden, die eine starke Haftung und eine gute Textur aufweist. Das gesamte Schrank ist in mattem Ton, was den Blendereffekt vermeidet und eine angenehmere Sichtumgebung für das Personal schafft.

● Die obere Abdeckung des Schranks kann bei Bedarf entfernt werden, was für die Montage und Anpassung der Hauptbusstange vor Ort bequem ist, und die vier Ecken des Schrankdachs sind mit Heberingen zum Heben und Versand ausgestattet.

● Die Schutzniveau des Schränks ist IP30, die zwischen IP20 ~ IP40 entsprechend den Anforderungen des Installationsortes des Benutzers ausgewählt werden kann

Elektrische Leistung

1. Grundlegende elektrische Parameter

2. Hauptkreislauf-Schema

Die Hauptschaltung des GGD-Schränks ist mit 129 Schemaen und insgesamt 298 Spezifikationen ausgelegt (ohne Schemaen und Spezifikationen, die aus den funktionalen Änderungen der Hilfsschaltungen und Änderungen der Steuerspannung abgeleitet sind).

Darunter: Typ GGD1, 49 Schema, 123 Spezifikationen

Typ GGD2, 53 Schema, 107 Spezifikationen, Typ GGD3, 27 Schema, 68 Spezifikationen

Das Hauptkreislaufschema wurde ausgewählt, indem die Meinungen der Mehrheit der Entwurfs - und Nutzungsabteilungen eingeholt wurden, die Anforderungen von Kraftwerken erhöht und der Nennstrom auf 3150A erhöht wurde, was für Verteilungstransformatoren von 2000KVA und unter geeignet ist.

Darüber hinaus sind die Kondensatorkompensationsschränke GGJ1 und GGJ2 auf die Anforderungen der Reaktivleistungskompensation ausgelegt, mit 4 Hauptschaltungen und insgesamt 12 Spezifikationen.

3. Hilfskreislauf-Schema

Das Design des Hilfs kreises ist in zwei Teile unterteilt: das Strom versorgungs schema und das Kraftwerks schema. Im GGD-Schrank ist genügend Platz für die Installation von Sekundär komponenten vorhanden. NLS hat außerdem einen speziellen LMZ3D-Stromtransformator entwickelt, der die Anforderungen von Kraftwerken und speziellen Benutzern bei der Installation des Relais schutzes erfüllt.

4. Hauptbusbar

Wenn der Nennstrom 1500A oder weniger beträgt, wird ein einzelner Kupferstangenbus verwendet. Wenn der Nennstrom größer als 1500A ist, werden doppelte Kupferbarbusstangen verwendet. Die Lapenoberflächen der Busstangen werden mit dem Zinn-Enschmelzverfahren behandelt.

5. Auswahl von elektrischen Komponenten

a. GGD-Schränke verwenden hauptsächlich fortschrittlichere elektrische Komponenten, die in China in Massenproduktion gefertigt werden können. Wie ME, DZ20, DW15, CW1, CM1 usw.

b. HD13BX und HS13BX sind spezielle Komponenten, die von NLS entworfen wurden, um die Bedürfnisse der einzigartigen Struktur von GGD-Schränken zu erfüllen, die den Betriebsmodus des Mechanismus ändern, die Vorteile alter Produkte beibehalten und ein praktisches Modelll elektrische Komponente sind.

c. Wenn die Designabteilung neue elektrische Komponenten mit besserer Leistung und fortschrittlicher Technologie gemäß den Bedürfnissen der Benutzer wählt, weil der GGD-Schrank eine gute Installationsflexibilität hat, verursacht es im Allgemeinen keine Herstellung und Installationsschwierigkeiten aufgrund der Aktualisierung elektrischer Komponenten.

D. Um die dynamische Stabilität des Hauptkreises weiter zu verbessern, nimmt die Bus unterstützung des GGD-Kabinetts eine spezielle kombinierte Bus klemme und Isolation unterstützung vom Typ ZMJ an. Die Sammel stange klemme besteht thermoplast isch aus hochfestem, hoch flamm hemmendem PPO-Kunststoff material mit hoher Isolation festigkeit, guter selbst verlöschen der Leistung und einzigartiger Struktur, die einfach zu einer einzelnen Busbar klemme oder einer doppelten Busbar klemme kombiniert werden kann Einstellen des Block blocks. Die Isolation stütze ist eine hülsen geformte Struktur, die niedrige Kosten und hohe Festigkeit aufweist, den Kriech abstand erhöht und eine bessere Sicherheit aufweist.

Nutzungsbedingungen

1. Umgebungstemperatur -5 ~ 40 °C. Die durchschnittliche Temperatur in 24 Stunden beträgt nicht mehr als 35 ° C.

2. Installation und Nutzung in Innenräumen, die Höhe des Einsatzes-Standortes darf 2000m nicht überschreiten.

3. Die relative Luftfeuchtigkeit der Umgebungsluft sollte 50% bei der maximalen Temperatur von 40 ° C nicht überschreiten, und eine große relative Luftfeuchtigkeit ist bei der niedrigeren Temperatur zulässig, wie 90% bei 20 ° C, und der Effekt der Kondensation sollte aufgrund der Temperaturänderung berücksichtigt werden.

4. Die Neigung des Geräts und der vertikalen Oberfläche überschreitet bei der Installation nicht 5 °. , und die gesamte Reihe von Schränken ist relativ flach (im Einklang mit GBJ232 - 82 Standard).

5. Das Gerät sollte an einem Ort installiert werden, an dem es keine starken Vibrationen und Schocks gibt, keinen leitfähigen Staub und Gas, der die Isolierung zerstört und nicht ausreicht, um elektrische Komponenten zu korrigieren.

6. Wenn der Benutzer spezielle Anforderungen hat, kann es mit dem Hersteller verhandelt werden, um sie zu lösen.

Installation und Nutzung

Nachdem das Produkt am Empfangsort angekommen ist, sollte zunächst die Verpackung überprüft werden, um zu sehen, ob sie intakt ist, und die zuständigen Abteilungen sollten rechtzeitig benachrichtigt werden, um die Ursache zu finden.

1. Produktinstallation

Die Installation des Produkts sollte gemäß dem Installation diagramm erfolgen, der Fundament kanal und die Bolzen werden vom Benutzer vorbereitet und die Überlappung fläche sollte während der Installation der Haupt speise repariert und nivelliert, sauber behandelt, mit neutralem Vaseline beschichtet oder andere Maßnahmen, und dann mit Bolzen befestigt.

2. Nachdem das Produkt installiert wurde, müssen die folgenden Elemente vor der Inbetriebnahme überprüft und getestet werden. a.Überprüfen Sie, ob die Oberfarbe des Schranks abfallen ist und ob der Schrank trocken und sauber ist.

b. Unabhängig davon, ob der Bedienmechanismus von elektrischen Komponenten flexibel ist, sollte es keine Verstopfung oder übermäßige Betriebskräfte geben.

c. Ob das Ein - / Ausschalten des elektrischen Hauptgeräts zuverlässig und genau ist und ob das Ein - / Ausschalten des Hilfskontaktes zuverlässig und genau ist. d. Ob das Verhältnis und die Polarität der Instrumentanzeige und des Transformators korrekt sind.

e. Ob die Busverbindung gut ist und ob die Isolierstützen, Montageteile und Zubehör fest und zuverlässig installiert sind.

f. Ob der Hilfskontakt die Anforderungen erfüllt, ob die Kernspezifikationen der Sicherung korrekt sind, ob der Einstellwert des Relais die Konstruktionsanforderungen erfüllt und ob die Aktion genau ist.

G. Ob die Kontakte der Schaltung die Anforderungen der elektrischen Schaltform erfüllen. H. Ob das Schutzkreissystem die Anforderungen erfüllt.

I. Der von einem 500 V-Megaohm - Meter gemessene Isolierungswiderstand darf nicht weniger als 1 Megaohm betragen.

3. Vorsichtsmaßnahmen für die Nutzung

a. Dieses Produkt ist ein Niedrigspannungsverteilungsschrank, das nicht an der Wand, einseitig (front) Betrieb und doppelseitige Türwartung installiert wird. Der Wartungsdurchgang und die Schranktür des Produkts müssen von qualifizierten Fachleuten für den Betrieb, die Inspektion und die Wartung betreten oder geöffnet werden.

b. Nachdem der Luftkreislaufschalter viele Male geschlossen und geteilt ist, verursacht er lokale Verbrennungen am Hauptkontakt und produziert Kohlenstoffstoffe, so dass der Kontaktwiderstand zunimmt, und der Luftkreislaufschalter sollte gemäß seiner Bedienungsanleitung regelmäßig gewartet und überholt werden.
