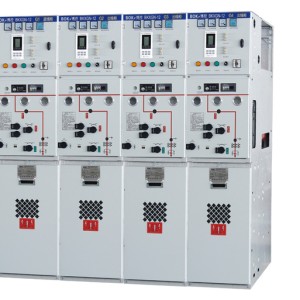

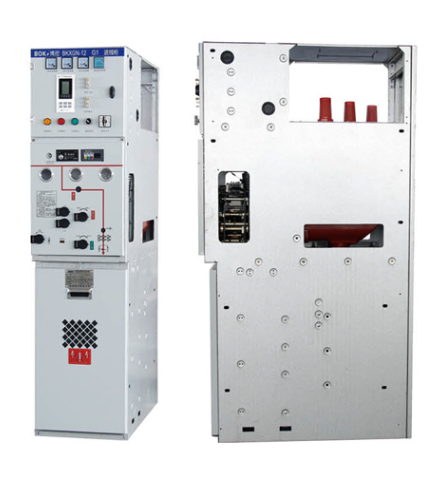

BKXGN - 12 - SIS3 Mittelspannungsschaltgerät

BKXGN - 12 - SIS3 solide isolierte vollständig geschlossene Mittelspannungsschaltgeräte; Das gesamte Angebot an Lösungen umfasst Schaltschalterleitungsschutz, Transformatorschutz, Laststeuerung, Sicherungskombination elektrische Geräte, PT-Stromversorgung, Busanschlussheben, gebrauchte Transformatoren usw., bietet eine Reihe von Lösungen für Stromnetz-Upgrades und Verteilungsnutzer und konfiguriert intelligente TerMinal-Basisstation - Kombinationen, um die Anforderungen von Smart Grids zu erfüllen. Das Produkt kann als Stromverteilungsgerät für das Ringnetz des Stromsystems verwendet werden, und kann auch als Stromverteilungsgerät für den städtischen Bau von Industrie - und Bergbauunternehmen verwendet werden, und hat die Eigenschaften der multifunktionalen Vielseitigkeit.

solide isolierte vollständig geschlossene Schaltgeräte, Es ist die Verwendung von festen Isoliermaterial als grünes Hauptmedium, der Vakuumunterbrecher und leitfähige Verbindung, Isolationsschalter, Erdschalter, Hauptbus, Zweigbus und andere führende elektrische Schaltungen sind einzeln oder kombiniert und dann mit festen Isoliermedium in ein oder mehrere Module mit vollständiger Isolierung und vollständiger Dichtungsleistung mit bestimmten Funktionen verwickelt, Diese können kombiniert oder erneut erweitert werden Die Oberfläche des Moduls, das von einer Person berührt werden kann, ist mit einem leitfähigen oder halbleitenden Schild beschichtet und direkt und zuverlässig geerdet, und das Ringnetzwerk-Schrank ist berührbar, und das Hauptschleife-Modul, das von einer Person berührt werden kann, ist mit einem Erdnetz ausgestattet und mit einem leitfähigen Schild beschichtet und direkt und zuverlässig geerdet, was bei der Durchführung einer ineffektiven Wartung keine Risiken verursacht, Damit der Benutzer während des Betriebs und der Wartung sicher sein kann.

Drei-Stationen - Trennschalter - es gibt keine falsche Unterbrechung, das Design des Trennschalters im Einklang mit dem Standard von GB1985 - 2004 und adoptiert eine spezielle Prozessstruktur.

Das Pol-Design des Schaltschneiders - eins adoptiert Doppelschicht-Abschirmungstechnologie.

Das Docking von Schaltschaltern, Trennschaltern und Busstangen nutzt alle Online-Monitoring - Technologie und das neue Isolierdichtungsmaterial - das Legierungsprozess des neuen Isoliermaterials Epoxidharz Rubber Partikel Silikon-Sphärische Partikel Silizium-Stripe - Teilchen Silizium-Mikropowder wird dem Abschirmnetz hinzugefügt.

Die versiegelte isolierte Box des Drei-Stationen - Trennschalters kann mit trockener Luft gefüllt und um 0,04 MPa unter Druck gesetzt werden, um das interne Eindringen von Feuchtigkeit durch Kondensation zu verhindern, und ist mit einem Druckmessgerät ausgestattet, um den inneren Druck online zu überwachen, um Lecks zu verhindern und eine interne Kondensation durch das Eindringen von Feuchtigkeitsgas zu verursachen.

Das Mitteldrucksystem ist vor rauen Umgebungen (Verschmutzung, korrosiven Gasen, Kondensation, Feuchtigkeit, Staub usw.) geschützt. Signifikante Verringerung des Bogenpotenzials, längere erwartete Lebensdauer und zuverlässige Festdämmtechnologie in verschiedenen Situationen - keine SF6 - Gasdämmung, keine Treibhausgase und Umweltschutz.

Modulares Design - Schaltschalter, Drei-Stationen - Trennschalter mit Erdvorrichtung, kleine Größe, kompakte Struktur, einfache Bedienung und Wartung.

Eine umfassende Reihe von Lösungen Eine Kombination von Schemaen ist wechselbar, mit zwei Strukturen der oberen und unteren Isolierung, um verschiedene Benutzerlösungen zu lösen.

Erweiterung und Umwandlung - kann in verschiedenen Änderungen auf dem Feld umgesetzt werden, um die Erweiterung zu kombinieren, und das 375 Breite Design ist ein direkter Ersatz für einige SF6 - Produkte.

BK X G N □ - 12 / □  - □

Breaking Short Circuit Strom (Ka)

- - Nennstrom (A)

Nennspannung (KV)

- - - - - Seriennummer

- - - - - -

- - - - - - -

- - - - - - - -

Unternehmenscode:

Nutzungsbedingungen

Umgebungstemperatur: -45 °C ~ 45 °C

Luftfeuchtigkeit: Große durchschnittliche relative Luftfeuchtigkeit, täglicher Durchschnitt s95%, monatlicher Durchschnitt ≤ 90%

Höhe: 4000 m

seismische Widerstandsfähigkeit: 8 Grad

Schutzgrad: Live-Körperdichtung IP67, Sicherungsschutz IP67, Schaltgerätegehäuse IP3X

◆ hohe Umgebungstemperatur: 40 ° C;

◆ niedrige Umgebungstemperatur: -45 °C;

◆ Höhe: 4000 m;

◆ Durchschnittliche tägliche Temperatur: 35 ° C;

◆ Durchschnittliche tägliche Luftfeuchtigkeit: 95%;

Durchschnittliche Luftfeuchtigkeit im Großen Mond: 90%:

Erdbebenstärke: Magnitude 8;

◆ Die Schaltanlage sollte an einem Ort installiert werden, an dem es kein Feuer, keine Explosionsgefahr und keine starken Vibrationen gibt.

Benutzung Standards:

◆ Internationale Standards

IEC62271 - 1 - 2007 Hochspannungsschaltgeräte und Steuergeräte, Teil I: Allgemeine Spezifikation

IEC 62271 - 200 - 2003 1 ~ 52 kV AC Metall geschlossene Schaltgeräte und Steuergeräte

· Nationale Standards:

GB3906 - 2006 „3.6 ~ 40.5 kV AC-Metall - geschlossene Schaltgeräte und Steuergeräte"

GB / T11022 - 1999 "Gemeinsame technische Bedingungen für Hochspannungsschaltgeräte und Steuergeräte"

GB1984 - 2003 "Hochspannung-AC - Schaltschalter"

GB1985 - 2004 "Hochspannung AC Trennschalter und Erdschalter"

GB3804 - 2004 „3.6kv ~ 40.5kV Hochspannung AC-Lastschalter"

DL / T404 - 2007 „3.6 ~ 40.5 kV AC-Metall - Enclosed Schaltgeräte und Steuergeräte"

DL / T5932006 "Gemeinsame technische Bedingungen für Hochspannungsschaltgeräte und Steuergeräte Normen"

◆ Standards der State Grid Corporation of China:

QVGDW730 - 2012 "Technische Bedingungen für 12kV feste isolierte Ring Mesh Cabinet"

Niedrigerer Isolationstyp

Oberer Isolationstyp

■Technische Parameter von Switchgear

■Technische Parameter des Isolations-Erdenschalters

■ Technische Parameter des Schaltschreisers (V-Einheit)

■ Technische Parameter des Lastumschaltens (Einheit C)

■ Technische Parameter des Lastschalters mit Schmelzen (Einheit C)
