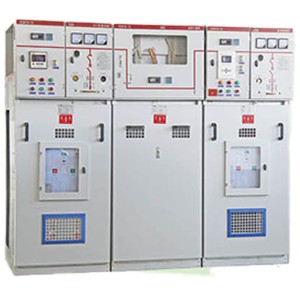

XGN15 - 12 Mittelspannungsschaltgerät

XGN15 - 12 Box-Typ fester AC-Metall geschlossen Schalter ist ein Schwefelhexafluorid-Schalter als Hauptschalter und das gesamte Schrank adoptiert Luftdämmung, geeignet für die Automatisierung der Stromverteilung, sowohl kompakte und erweiterbare Metall geschlossen Schalter, mit einfacher Struktur, flexibler Bedienung, zuverlässige Verriegelung, einfache Installation und andere Eigenschaften, für eine Vielzahl von verschiedenen Anwendungen, Unterschiedliche Benutzeranforderungen können zufriedenstellende technische Lösungen bieten Die Annahme von Sensortechnologie und neuen Mikrocomputer-Schutz, gekoppelt mit fortschrittlicher technischer Leistung und leichten und flexiblen Montagelösungen, Es kann die sich ändernden Bedürfnisse des Marktes erfüllen.

Die Hauptschalter des XGN5 - 12 Boxtyp festen AC-Metall eingeschlossenen Schaltgeräten adoptieren FLN36 Typ und FLN48 Typ bzw. SF6 Lastschalter, ABB Original SFG Typ und ABB Original VD4 / S, HD4 / S Schaltschalter und VSl Schaltschalter können auch nach den Bedürfnissen des Benutzers ausgestattet werden.

Hauptverwendungen:

XGN15 - 12 Box-Typ fester AC-Metall - geschlossenen Schaltgerät ist geeignet für AC 50HZ, 12kV-Stromsystem, weit verbreitet in industriellen und zivilen Kabelring-Netzwerk und Stromversorgung unfertige Projekte.

Es eignet sich besonders für folgende Orte: Stadtviertel Stromverteilung, kleine Sekundärspannwerke, Schaltstationen, Industrie - und Bergbauunternehmen, Einkaufszentren, Flughäfen, U-Bahnen, Windkraft, Krankenhäuser, Stadien, Eisenbahnen, Tunnel usw.

Normale Nutzungsbedingungen

◆ Zuteilung ≤ 1000m. (If Es gibt spezielle Anforderungen, bitte angeben bei der Bestellung)

◆ Umgebungstemperatur: -25 °C - 40 °C

◆ Die durchschnittliche tägliche relative Luftfeuchtigkeit überschreitet nicht 95%; Monatliche relative Luftfeuchtigkeit durchschnittlich von nicht mehr als 90%

Erdbebenwiderstand: 8 Grad

◆ Keine gewalttätigen Vibrationen und Auswirkungen und Orte mit Feuer, chemischer Korrosion und Explosionsgefahr.

Hauptverwendungen:

XGN15 - 12 Box Fixed AC Metal Enclosed Switchgear eignet sich für AC 50Hz, 12kV Stromsystem, weit verbreitet in industriellen und zivilen Kabelring-Netzwerken und Stromversorgung Endprojekte.

Es eignet sich besonders für folgende Orte: Stadt-Residenz - Stromverteilung, kleine industrielle Umspannwerke, Schaltstationen, Industrie - und Bergbauunternehmen, Einkaufszentren, Flughäfen, U-Bahnen, Windenergie, Krankenhäuser, Stadien, Eisenbahnen, Tunnel usw.

Normale Nutzungsbedingungen

Höhenhöhe ≤ 1000m. (If Es gibt spezielle Anforderungen, bitte angeben bei der Bestellung)

Umgebungstemperatur: -25 ° C ~ 40 ° C

die durchschnittliche tägliche relative Luftfeuchtigkeit sollte 95% nicht überschreiten; die durchschnittliche monatliche relative Luftfeuchtigkeit sollte 90% nicht überschreiten;

seismischen Widerstand: 8 Grad;

Es gibt keine gewalttätigen Vibrationen und Schocks und Orte mit Feuer, chemischer Korrosion und Explosionsgefahr.

Erfüllen Sie die Standards

· IEC298 · IEC265 · IEC129 · IEC694

· IEC420, IEC56 und IEC529

· GB3804 · GB3906 · GB11022

Modell Bedeutung

X G N 15 - 12 - II III

SFG-Ladschalter / oder RN48 - Ladschalter

RN36 Loadschalter

Spannungspegel (kV)

- - - - - Seriennummer

- - - - - -

- - - - - - - - - - - Fixed

- - - - - - -

Technische Parameter und Abmessungen
