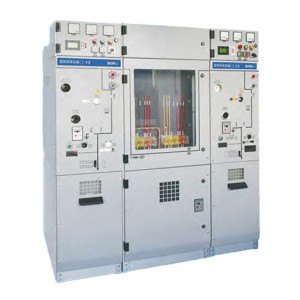

Wir präsentieren die Leistung, die sichere Betriebsmethode und die technischen Parameter der Mittelspannungsschaltanlage BKHB - 12.
Ersetzen Sie den SF6 - Lastschalter-Ring - Netzwerkschrank.
Circuit Breaker Kabinett
Projekt | Einheit | Parameter | ||
Bewertete Spannung | kV | 12 | ||
Bewertete Frequenz | Hz | 50 | ||
Bewerteter Isolierungsgrad | 1min Leistungsfrequenz Widerstand Spannung | Gegenüber dem Boden und der Phase | kV | 42 |
Isolation Fraktur | kV | 48 | ||
Blitzstoß widerstehen Spannung (Peak) | Gegenüber dem Boden und der Phase | kV | 75 | |
Isolation Fraktur | kV | 85 | ||
1min Leistungsfrequenz Standhalten Spannung für Hilfs - / Steuerungsschleifen (Erd) | kV | 2 | ||
Nennstrom | A | 630 | ||
Kurzzeit-Widerstandsstrom (RMS) | Main Loop / Ground Switch | KA | 25 / 4s | |
Ground connection loop | KA | 21.7 / 4s | ||
Peak Standar Strom | Main Loop / Ground Switch | KA | 63 | |
Ground connection loop | KA | 54.5 | ||
Kurzschlussunterbrechungsstrom und - häufigkeit | KA / Times | 25/30 | ||
Kurzschluss Schließstrom (Peak) | KA | 63 | ||
Bewertetes Kabel Lade Breaking Current | A | 25 | ||
Die Nennbetriebssequenz des Schaltschreisers | O - 0.3s - CO - 180s - CO | |||
Mechanisches Leben | Circuit Breaker / Disconnect Switch | Times | 10000/3000 | |
Schutzniveau | Schloss Kabinett | IP67 | ||
Switchgear Housing | IP4X | |||
Gasdruck | Gasfüllstand (20 ° C, Gauge Druck) | Mpa | 0.02 | |
Minimum Gasfüllstand (21 ° C, Messdruck) | Mpa | 0 | ||
Sealing Performance | jährliche Leakage Rate | % / Jahr | ≤0.05 | |
Load Switchgear
Projekt | Einheit | Parameter | ||
Bewertete Spannung | kV | 12 | ||
Bewertete Frequenz | Hz | 50 | ||
Bewerteter Isolierungsgrad | 1min Leistungsfrequenz Widerstand Spannung | Gegenüber dem Boden und der Phase | kV | 42 |
Isolation Fraktur | kV | 48 | ||
Blitzstoß widerstehen Spannung (Peak) | Gegenüber dem Boden und der Phase | kV | 75 | |
Isolation Fraktur | kV | 85 | ||
1min Leistungsfrequenz Standhalten Spannung (Erd) für Hilfs - / Steuerschleifen | kV | 2 | ||
Nennstrom | A | 630 | ||
Kurzzeit-Widerstandsstrom (RMS) | Main Loop / Ground Switch | KA | 25 / 4s | |
Ground connection loop | KA | 21.7 / 4s | ||
Peak Standar Strom | Main Loop / Ground Switch | KA | 63 | |
Ground connection loop | KA | 54.5 | ||
Kurzschluss Schließstrom (Peak) | Load Switch / Ground Switch | KA | 63 | |
Nennwerte aktive Last Breaking Current | A | 630 | ||
Geschlossener Schleife Breaking Current | A | 630 | ||
5% Nennwert Aktive Last Breaking Strom | A | 31.5 | ||
Bewertetes Kabel Lade Breaking Current | A | 10 | ||
Die Anzahl der aktiven Belastungsbrüche | Times | 100 | ||
Ground Fault Current Interruption | a / Times | 31.5/10 | ||
Der Ladestrom der Leitung und des Kabels wird unter dem Zustand von Erdfehlern unterbrochen | a / Times | 17.4/10 | ||
Mechanisches Leben | Circuit Breaker / Disconnect Switch | Times | 10000/3000 | |
Schutzniveau | Schloss Kabinett | - | IP67 | |
Switchgear Housing | - | IP4X | ||
Gasdruck | Gasfüllstand (20 ° C, Gauge Druck) | Mpa | 0.02 | |
Mindestfunktionsgaspegel (20 ° C, Messdruck) | Mpa | 0 | ||
Sealing Performance | jährliche Leakage Rate | % / Jahr | ≤0.05 | |
Umweltschutz-Gas - Schrank-Implementierungsstandards
GB / T1022 Hochspannungsschaltgeräte und Steuergeräte Standard Gemeinsame technische Anforderungen
GB / T39063640,5 kV AC-Metall geschlossene Schaltgeräte und Steuergeräte
GB / T1985 Hochspannung-AC - Trennschalter und Erdungsschalter
GB / T38043.6 - 40.5kV AC Hochspannung-Lastschalter
GB / T1984 Hochspannung-AC - Schaltschalter
GB / T4208 IP-Code für Gehäuse
GB / T7354 Messung der Teilentladung
GB / T 311.1 Isolierung und Fittung Teil 1: Definitionen, Grundsätze und Regeln
Normale Nutzungsbedingungen von Gasschränken
Hohe Temperatur: 45 Grad Celsius;
Niedrige Temperatur: -25 Grad Celsius:
Hohe Temperatur: (24 - Stunden-Durchschnitt) 35 Grad Celsius;
Durchschnittliche relative Luftfeuchtigkeit (24 Stunden): ≤ 95%;
Höhe: ≤ 1500 Meter:
seismische Kapazität: 8 Grad:
Schutzniveau: Live-Körperdichtung IP67, Schaltgerätshülle IP4X;
Die Umgebungsluft sollte nicht durch korrosive brennbare Gase, Wasserdampf usw. signifikant verschmutzt werden.
Bei Verwendung unter normalen Umweltbedingungen, die die Bestimmungen von GB / T3906 übersteigen, müssen der Benutzer und unser Unternehmen verhandeln.
Produktstruktur

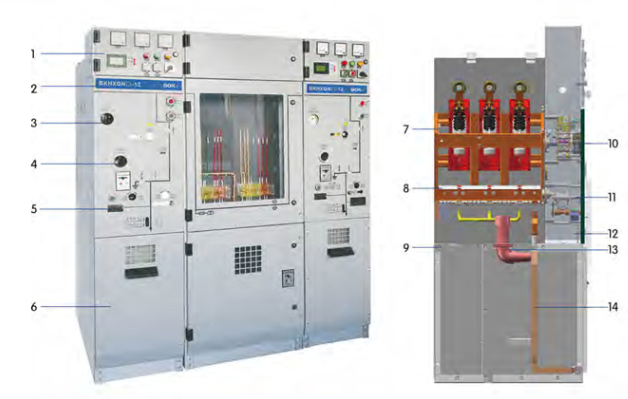

Ring-Netzwerk - Kabinett Annotation Beschreibung:
1. Niederdruckgeräteraum 2. Eyebrow 3. Operationsraum 4. Vereinfachung der Beobachtung
5. Live Display 6. Kabelzimmer 7 Vacuum Circuit Breaker / Load Switch
8. Drei-Stationen - Isolation / Erdungsschalter 9. Druckentlastungsgerät 10. Switch Mechanismus
11. Drei-Station - Mechanismus 12. Fünf-sichere Verriegelungsmechanismus 13. Ein - und Auslassleitung durch die Wandgehäuse 14. Ground Busbar
Umweltschutz-Gaschrank Konfigurationsplan 1
CL 650mm ◆ Grundgeräte ♦ Load Switch Zwei-Stationen - Trennschalter Die Live Display Die Standardbusbar ◇ Operations Handle Der Kontaktbus | Optionales Zubehör ◇ elektrischer Bedienmechanismus ◇ Digitale Display-Instrumenten ◇ DC Stromversorgung Elektromagnetisches Lock Das Pointer Instrument 3 - in - 2 - mechanisches Verriegeln ◇ Online-Monitoring von Blitzschutzmitteln Niederdruckkammer ◇ Digitale Display-Instrumenten Erhöhte Sitze | Passiver Schutz Erhöhte Sitze Rectifier Module Niederdruckkammer 2 - in - 1 - mechanisches Verriegeln Die Surge Arresters ◇ DC-Stromversorgung (12h - 24Ah) Das Pointer Instrument Elektromagnetisches Lock |  |
PTC 500mm ◆ Grundgeräte - Load Switch ◇ Drei-Stationen - Trennschalter Die Live Display Die Standardbusbar ◇ Operations Handle · Spannungswandler Tag: PT Roasting Tube ◇ Elbow-Typ - Kabelstecker (einschließlich Kabel) | ◆ Optionales Zubehör ◇ Elektrische Kamera-Mechanismus ◇ Digitales Display-Instrument ◇ DC-Stromversorgung Elektromagnetisches Lock Das Pointer Instrument 3 - in - 2 - mechanisches Verriegeln ◇ Online-Monitoring von Blitzschutzmitteln Niederdruckkammer ◇ Digitale Display-Instrumenten Erhöhte Sitze | Passiver Schutz Erhöhte Sitze Der Olivenblock Niederdruckkammer 2 - in - 1 - mechanisches Verriegeln Die Surge Arresters ◇ DC-Stromversorgung 112h - 24Ah) Das Pointer Instrument Elektromagnetisches Lock |  |
| PT 500mm ◆ Grundgeräte ◇ Drei-Stationen - Trennschalter Die Live Display Standardfeldlinie ◇ Operations Handle Spannung Transformator Tag: PT Roasting Tube ◇ Elbow-Typ - Kabelstecker (einschließlich Kabel) | Optionales Zubehör ◇ elektrischer Bedienmechanismus ◇ Digitale Display-Instrumenten ◇ DC Stromversorgung Elektromagnetisches Lock Das Pointer Instrument 3 - in - 2 mechanische Verriegelung 0 ◇ Online-Monitoring von Blitzschutzmitteln Niederdruckkammer ◇ Digitale Display-Instrumenten Erhöhte Sitze | Passiver Schutz Erhöhte Sitze Rectifier Module Niederdruckkammer 2 - in - 1 - mechanisches Verriegeln Die Surge Arresters ◇ DC-Stromversorgung 112h - 24Ah) Das Pointer Instrument Elektromagnetisches Lock |  |
PT 500mm ◆ Grundgeräte Die Live Display Die Standardbusbar Spannung Transformator Tag: PT Roasting Tube ◇ Elbow-Typ - Kabelstecker (einschließlich Kabel) | ◆ Optionales Zubehör Elektrischer Kamera-Mechanismus ◇ Digitale Display-Instrumenten ◇ DC Stromversorgung Elektromagnetisches Lock Das Pointer Instrument 3 - in - 2 - mechanisches Verriegeln ◇ Online-Monitoring von Blitzschutzmitteln Niederdruckkammer ◇ Digitale Display-Instrumenten Erhöhte Sitze | Passiver Schutz Erhöhte Sitze Rectifier Module Niederdruckkammer 2 - in - 1 - mechanisches Verriegeln Folgen Sie dem Thunder-Gerät ◇ DC-Stromversorgung 112h - 24Ah) Das Pointer Instrument Elektromagnetisches Lock |  |
PTS 500mm ◆ Grundgeräte Jetzt Spannungstransformatoren o PT Fused Tubes ◇ Elbow-Typ - Kabelstecker (einschließlich Kabel) | Optionales Zubehör Festnahme ◇ Online-Monitoring von Blitzschutzmitteln ◇ DC-Stromversorgung 112h - 24Ah) Niederdruckkammer Q Pointer Instrument ◇ Digitale Display-Instrumenten Elektrische Lock Erhöhte Sitze |  |
M 650 mm ◆ Grundgeräte 0 Live Display Lange und kurze Feldlinien · Transferbus Q Spannung Transformator FT Roasting Tube Die Metering Box 0 Spannungstransformator (Stromversorgung) Anmerkung: Wenn die PT-Vorderseite mit einem formellen Trennschalter ausgestattet ist, muss die Schrankbreite auf 1000 mm geändert werden, und die anderen Abmessungen bleiben unverändert. | ◆ Optionales Zubehör Niedrigdruckkammer Das Pointer Instrument ◇ Digitale Display-Instrumenten Elektromagnetisches Lock Erhöhte Sitze ◇ Temperatur - und Temperature-Regulator |  |
Umweltschutz-Gaschrank Konfigurationsschema 2
C 420 mm ◆ Grundgeräte ◇ Drei-Stationen - Trennschalter 0 Live Display Standardfeldlinie ◇ Operations Handle Load Switch | ◆ Optionales Zubehör ◇ elektrischer Bedienmechanismus Die Surge Arresters ◇ umfassende Versicherung ◇ Digitale Display-Instrumenten ◇ DC Stromversorgung Magnetisches Lock Null-Sequenz - Transformator ◇ Fehlerindikator (mit Temperaturmessung) Das Pointer Instrument Q 3 - in - 2 mechanische Verriegelung Cable Attachment | ◇ Online-Monitoring von Blitzschutzmitteln Passiver Schutz Erhöhte Sitze Rectifier Module ◇ Core-Typ Stromwandler ◇ Fehlerindikator EKL - 4 Q Niederdruckkammer 2 - in - 1 - mechanisches Verriegeln ◇ Eingehende Leitung Erdung Sperrgerät |  |
V 420 mm ◆ Grundgeräte ◇ Drei-Stationen - Trennschalter Die Live Display Die Standardbusbar ◇ Operations Handle Ein Circuit Breaker Der Stromtransformator | ◆ Optionales Zubehör ◇ elektrischer Bedienmechanismus Die Surge Arresters ◇ umfassende Versicherung ◇ Digitale Display-Instrumenten Das DC Drifting Elektromagnetisches Lock 0 Nullsequenztransformator ◇ Fehlerindikator (mit Temperaturmessung) Das Pointer Instrument Q 3 - in - 2 mechanische Verriegelung Cable Attachment | ◇ Online-Monitoring von Blitzschutzmitteln Passiver Schutz Erhöhte Sitze Rectifier Crossbar für ◇ Core-Typ Stromwandler ◇ Fehlerindikator EKL - 4 Niederdruckkammer 2 - in - 1 - mechanisches Verriegeln ◇ Eingehende Leitung Erdung Sperrgerät |  |
V 650 mm ◆ Grundgeräte Zwei-Stationen - Trennschalter Die Live Display Die Standardbusbar ◇ Operations Handle Ein Circuit Breaker Der Stromtransformator Der Kontaktbus | ◆ Optionales Zubehör ◇ elektrischer Bedienmechanismus ◇ umfassende Versicherung Niederdruckkammer 0 Pointer Instrument ◇ Digitale Display-Instrumenten Erhöhte Sitze Passiver Schutz Rectifier Module Elektrische Lock | 2 - in - 1 - mechanisches Verriegeln 3 - in - 2 - mechanisches Verriegeln ◇ DC Stromversorgung |  |
Umweltschutz-Gaschrank Konfigurationsplan 3
Dl 420mm ◆ Grundgeräte Die Live Display Die Standardbusbar | Optionales Zubehör Cable Attachment Die Surge Arresters ◇ Online-Monitoring von Blitzschutzmitteln Elektrische Lock Erhöhte Sitze ◇ Fehlerindikator EKL - 4 ◇ Fehlerindikator (mit Temperaturmessung) |  |
Dl 420mm ◆ Grundgeräte Die Live Display Die Standardbusbar ◇ Operations Handle Zwei-Stationen - Trennschalter | ◆ Optionales Zubehör Niederdruckkammer 2 - in - 1 Maple Interlock 3 - in - 2 - mechanisches Verriegeln Elektromagnetisches Lock Erhöhte Sitze |  |
