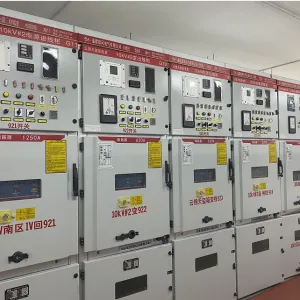

KYN28 - 12 Mittelspannungsschaltgerät

Nutzen von Umweltbedingungen

◆ Umgebungstemperatur: Obergrenze 40 ° C Untergrenze -10 ° C in allgemeinen Bereichen:

◆ Höhe: 1000m;

◆ Feuchtigkeit:

Relative Luftfeuchtigkeit: Der tägliche Durchschnitt ist nicht größer als 95% und der monatliche Durchschnitt ist nicht größer als 90%;

Wasserdampfdruck: Der tägliche Durchschnitt ist nicht größer als 2,2 KPa und der monatliche Durchschnitt ist nicht größer als 1,8 KPa

Kondensation kann auftreten, wenn die Temperatur sinkt, begleitet von Schmutz, und dieses Produkt ist geeignet für zwei Umweltbedingungen, die härter sind als die folgenden normalen Bedingungen::

(1) seltener Kondensation (nicht mehr als zweimal im Monat im Durchschnitt) mit leichten Schmutz;

(2). Im Allgemeinen keine Kondensation (nicht mehr als zweimal pro Jahr im Durchschnitt) mit schwerer Verschmutzung;

◆ Es gibt keine Brand - und Explosionsgefahren und schwere Verschmutzung genug, um Metall zu korodieren und Isolation und andere harte Orte zu beschädigen;

◆ Es gibt keine heftigen Vibrationen, Beulen und vertikale Neigung von nicht mehr als 80;

Hinweis: (1) Lagerung und Transport sind bei -30 ° C erlaubt;

(2)Wenn die Höhe 1000m überschreitet, muss es in Übereinstimmung mit JB / 2102 "Technische Anforderungen für Höhenbereiche für die Verwendung von elektrischen Hochspannungsgeräten" behandelt werden; Wenn die Höhe 2000m nicht überschreitet, müssen die Niederdruck-Hilfsgeräte keine Maßnahmen ergreifen;

(3)Wenn sich die tatsächlichen Nutzungsbedingungen von den oben genannten unterscheiden, sollte dies zwischen dem Benutzer und dem Hersteller verhandelt werden.

Modell und Bedeutung

k Y n 28 bis 12 / □ - □

                              Rating - Rating Breaking Short Circuit Strom (KA)

                                Rating - Rating aktuell (A)

Rating - Rating Spannung (KV).

└─Design Seriennummer

└─Innerhalb

└─ Bewegen Sie den Typ

- Das Metall Rüstung

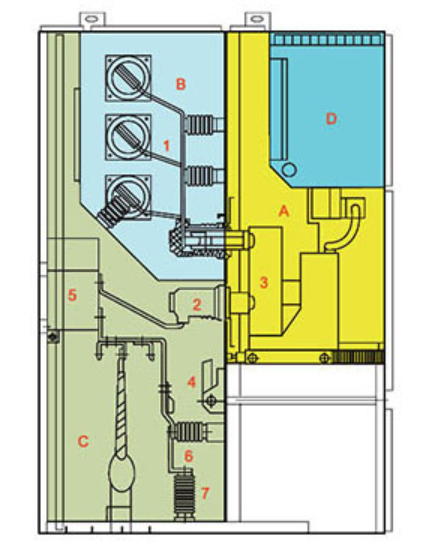

Schematisches Diagramm der Struktur der Schaltgeräte

Fig. 1

A. Circuit Breaker compartment B. Busbar-Abteilungen

c. Kabelzimmer d. Relay Instrument Raum

1. Busbar 2. Statische Kontaktplatte 3. Circuit Breaker

4. Schalter Schalter 5. Aktueller Transformator

6. Kapazitive Spannungsplitter 7. Lightning-Arrest

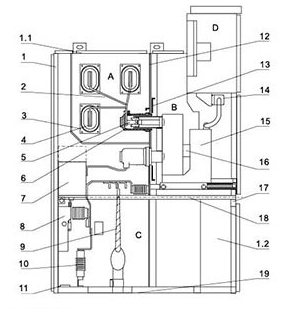

Fig.2 Schematisches Diagramm der Schaltgerätestruktur

1. Wohnung 2. Zweig kleine Busbar 3. Busbar Sleeve 4. Hauptbusbar

5. Statisches Kontaktgerät 6. Statische Kontaktbox 7. Aktueller Transformator

8. Schaltschalter 9. Kabel 10. 11 Verhaftung. Grounding Hauptbus

12. Lade - und abnehmbare Partition 13. Fläche (Flap) 14. Sekundärplug

15. Circuit Breaker Handcart 16. Heizgerät 17. Extraktionsfähige horizontale Partition

18. Schalter-Betriebsmechanismus 19. Basisplate

A.Busbar Zimmer B. Circuit Breaker Handcart Raum C. Kabelzimmer d. Relay Instrument Raum

1.1. Druckentlastungsvorrichtung 1.2. Kleine Trunking-Kontrolle

Erfüllen Sie die Standards

Das Produkt erfüllt folgende Standards:

1.IEC-298

2.GB3906-1991

3.DLT404-19974. GB / T11022 / 1999

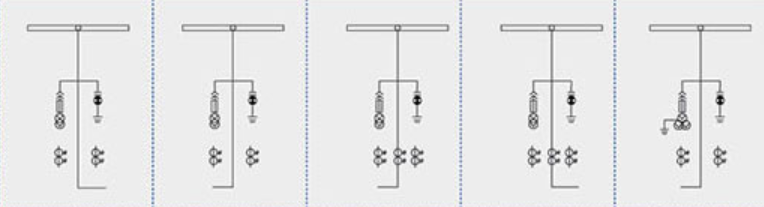

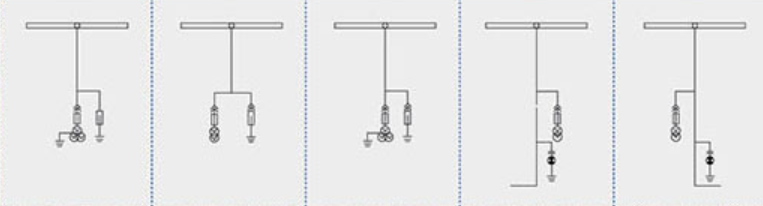

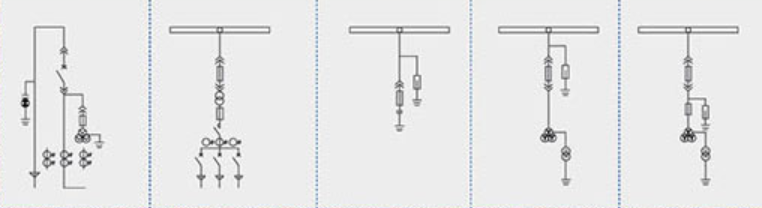

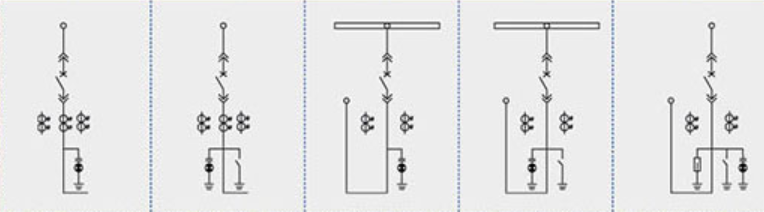

Primäres Wiring-Schema
