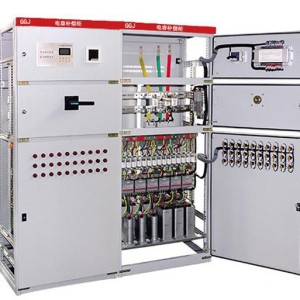

GGJ-Typ Niederspannung Reaktivleistungskompensation

GGJ-Typ Niederspannungsverteilung Reaktivleistung Kompensation umfassender Schrank ist eine neue Art von Outdoor-Stromverteilung Reaktivleistung Kompensation umfassender Schrank entworfen in Übereinstimmung mit den Prinzipien der Sicherheit, Wirtschaftlichkeit, Rationalität und Zuverlässigkeit. Es eignet sich für städtisches Netz, ländliche Netzwandlung, Industrie - und Bergbauunternehmen, Straßenbeleuchtung, Wohngemeinschaften usw. im Verteilungssystem von AC 50Hz und Nennspannung von 380V, mit Stromverteilung, Steuerung, Schutz, Reaktivleistungskompensation, Stromzählerung und anderen Multi-Funktionen, die neue Outdoor-Umfassende Verteilungsbox mit Stromverteilung, Steuerung, Schutz, Reaktive Leistungskompensation, Leistungsmessung und andere Funktionen, und kann Leckschutzfunktionen gemäß den Benutzeranforderungen hinzufügen. Das Produkt hat die Vorteile der neuartigen Struktur, vernünftiger Struktur, hoher Schutzniveau, bequemer Installation und Inbetriebnahme, Wartung und Überholung. Das Produkt entspricht GB7251.1-1997, GB / T15576 - 2008 und hat die 3C-Zertifizierung bestanden, die ein idealer Niederspannung-Komplettsatz von Ausrüstung in der aktuellen Stromnetztransformation ist.

Produktmodell und Bedeutung

G-AC Niedrigspannungsverteilungsschrank, G elektrische Komponenten festen Installation, festen Verkabelung, J-elektrostatische Kondensatoren.

GGJ-Serie Outdoor Stromverteilung Reaktivleistung Kompensation integrierte Schrank ist geeignet für die Stromverteilung, Messung, Schutz und automatische Kompensation von Reaktivleistung bei 0,4 kV Spannung.

2. Produkt Features

GGJ-Serie Niederspannung Reaktivleistung Kompensationsschrank besteht aus Schrank, Isolationsschalter, Sicherung, Schaltkondensator Kontaktor, thermische Überlast Relais, Leistung Kondensator und intelligente Reaktivleistung Kompensations-Controller, usw., Das Kabinett ist ein geschlossenes Gebäude

3. Hauptperformance

1. Rechtzeitige und schnelle Reaktion, gute Ausgleichseffekte, zuverlässige Arbeit und Leckenschutz können auch nach Benutzerbedürfnissen hinzugefügt werden.

2. Schutzfunktion: Überspannung, Überlastung, Unterspannung, Unterstrom, Kurzschluss und andere Funktionen

3. Betriebsmodus: Es hat zwei Betriebsmodi: automatischer Betrieb und manueller Betrieb.

4. Es kann den Leistungsfaktor des Stromnetzes auf mehr als 0,95 erhöhen.

4. Betriebsbedingungen

1. Umgebungstemperatur: -20 °C ~ 50 °C

2. Luft relative Luftfeuchtigkeit: ≤ 90% (relative Umgebungstemperatur ist 20 ° C ~ 25 ° C)

3. Höhe: nicht mehr als 2500m

4. Umweltsituationen: geeignet für Innenräume (innerhalb der Box) Installation, nicht geeignet für Feuer, Explosionsgefahr, schwere Verschmutzung, chemische Korrosion

und der Ort, an dem die gewaltige Vibration aufgetreten ist.

5. Installationsposition: Die Neigung senkrecht zum Boden sollte 5 ° nicht überschreiten

5. Technische Parameter:

1. Nennspannung: 380V

2. Nennfrequenz: 50Hz

3. Kompensationsmethode: Drei-Phasen - Kompensation und Ein-Phasen - Kompensation kombiniert

4. Kompensationskapazität: 60Kl ~ 390Kl.

5. Kompensationsmethode: zyklisches Schalten, Kodierungsschalten, Fuzzy Control Automatic Switching.

6. Kontrolle physikalischer Größe: Reaktivleistung oder Reaktivstrom

7. Schnellste Reaktionszeit: ≤ 20ms

6. Installation und Inbetriebnahme

1.Überprüfen vor der Installation

Überprüfen Sie, ob die Ausrüstung intakt ist, ob die zufälligen Informationen und Zubehör vollständig sind, und kontaktieren Sie den Hersteller rechtzeitig, wenn Sie Probleme finden.

2. Inspektion und Experiment vor dem Einschalten

Nachdem das Produkt installiert wurde, müssen die folgenden Elemente vor der Inbetriebnahme überprüft und getestet werden.

1)Prüfen Sie, ob der Schrank trocken und sauber ist.

2)Unabhängig davon, ob der Bedienmechanismus der elektrischen Komponenten flexibel ist, sollte es keine Verstopfung oder übermäßige Betriebskräfte geben.

3)Ob das Ein / Aus der elektrischen Hauptkomponenten zuverlässig und präzise ist und ob das Ein / Aus der Hilfskontakte zuverlässig und präzise ist.

4)Ob das Verhältnis und die Polarität des Instruments und der Transformator korrekt sind.

5)Ob die Busverbindung gut ist und ob die Isolierstützen, Montageteile und Zubehör fest und zuverlässig sind.

6)Der IsolationsBreiterstand sollte bei der Messung mit einem 500 - Volt-Megaohm - Meter nicht weniger als 10 Megaohm betragen, und elektronische Geräte, Kondensatoren und Stromverbrauchsgeräte wie Spulen sollten beim Surfen getrennt werden.

3. Power-On - Debugging

Debugging eines automatischen Reaktivleistungskompensationscontrollers

Der Controller wurde gemäß den relevanten Standards für Eingang, Schneidschwelle, Verzögerungszeit und Überspannungsschwelle eingestellt, und wenn er erneut eingestellt werden muss, passen Sie ihn bitte gemäß den Anweisungen für den automatischen Reaktivleistungskompensationscontroller an.

7. Vorsichtsmaßnahmen für die Nutzung und Wartung

1)Der Betrieb, die Wartung und die Überholung des Produkts müssen von qualifiziertem Elektropersonal durchgeführt werden.

2)Während der Wartung sollte die Stromversorgung zuerst getrennt und dann repariert werden, nachdem der Kompensationskondensator entladen wurde.

3)Regelmäßige Reparaturen durchführen.

5)Wenn der Hauptschalter der integrierten Verteilungskiste den Messerschalter wählt, muss der Messerschalter im Fall von Nichtlast geteilt und geschlossen werden, um die persönliche Sicherheit zu gewährleisten.

6)Wenn der Benutzer sich für eine umfassende Verteilungsbox mit einer Reaktivleistungskompensationsvorrichtung entscheidet, sollte die automatische Reaktivleistungskompensationssteuerung im Produkt streng in Übereinstimmung mit der Bedienungsanleitung betrieben und kontrolliert werden.

8. Form und Installationsgröße
