Wir präsentieren die Leistung, die sichere Betriebsmethode und die technischen Parameter der integrierten JP-Außenverteilungsbox (kompensation\ controlterminal\ lighting)
Produkt übersicht:

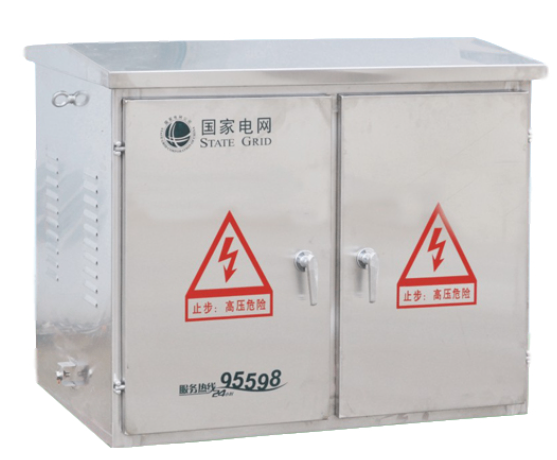

Die integrierte Niederspannungs-Verteiler box der JP-Serie für den Außenbereich ist eine neue Art von integrierter Steuer box, die Strom verteilung, Messung, Schutz, Steuerung und Blindleistung kompensation integriert und entsprechend den Anforderungen der Konstruktion und Transformation von Stromnetzen sowie der Erfahrung im Betrieb des Stromnetzes konzipiert ist. in Übereinstimmung mit den Grundsätzen der Sicherheit, Wirtschaft lichkeit, Angemessen heit und Zuverlässigkeit und kann der Lecks chutz funktion entsprechend den Benutzer anforderungen hinzugefügt werden. Das Produkt hat die Vorteile einer neuartigen Struktur, eines angemessenen, hohen Schutzniveaus, einer bequemen Installation und Inbetrieb nahme, Wartung und Überholung. Es ist ein ideales Terminal-Niederspannungs-Komplett gerät in der aktuellen Stromnetz umwandlung.
1. Anwendungs bereich
JP-Serie Outdoor-integrierte Verteiler-Box, ist ein Satz von Messung, Steckdose, Blindleistung kompensation und andere Multi-Funktionen in einem, um Outdoor-umfassende Strom verteilungs gerät zu erreichen, mit Kurzschluss, Überspannung, Lecks chutz und anderen Funktionen, geringe Größe, schönes Aussehen, wirtschaft lich und praktisch, Installiert auf dem Strom mast des Transformators auf dem Außen mast, ist eine neue Generation von idealen Strom verteilungs produkten für die Transformation von städtischen und ländlichen Stromnetzen.
2. Modell und Bedeutung
JP-□ / □
Die Nummer des Haupt schaltung schemas
Transformatoren kapazität
Integrated Verteiler kasten
3. Normale Nutzungs bedingungen
1. Umgebungs temperatur: -25 °C ~ 40 °C.
2. relative Luft feuchtigkeit: Der tägliche Durchschnitt beträgt nicht mehr als 90% und der monatliche Durchschnitt nicht mehr als 90%.
3. Höhe: nicht mehr als 2000m.
4. installiert an einem Ort ohne heftige Vibrationen und Schock und ohne ätzendes Gas.
Hinweis: Wenn die oben genannten Bedingungen übers ch ritten werden, können Sie mit meiner Formel verhandeln.
4. Technische Parameter
Seriennummer | Name | Einheit | Parameter |
1 | Transformator kapazität | KVA | 30~400 |
2 | Nenn betriebs spannung | V | AC400 |
3 | Betriebs spannung der Hilfs schleife | V | AC220,AC380 |
4 | Bewertete Frequenz | Hz | 50 |
5 | Nennstrom | A | ≤630 |
6 | Bewerteter Leckage-Strom | MA | 30 ~ 300 einstellbar |
7 | Schutzniveau | IP54 |
5. Haupt schaltung diagramm
Hinweis: Messers chalt-oder Messers chmelz schalter, das Modell kann HD11F, HR5, HR6 und andere Serien sein;
Sicherung, Modell optional D220, CM1, NS, C45, D247 und andere Systeme;
AC-Schütz, Signal optional CJ20, B-Serie, CJX2, CJ19 (Schalt elektro fusion) und andere Serien;
Nullsequenz-Transformator-Leckstrom relais, Modell optional JD, LLJ und andere Serien;
Stromwandler, Modell optional LM21-0,5, LMK-0,66 und andere Serien;
Überspannung sable iter, Modelle sind optional FYS, Y3W und andere Serien;
Elektrischer Schmelzer, Modell optional BSMJ, BCMJ und andere Serien;
Automatischer Kompensation controller, Modell optional JK1, JKG und andere Serien;
Die Anzahl der Kompensation schleifen ist 1-4 mal optional, und die Kapazität jedes Mal ist 3-20 Kvar optional;
Darüber hinaus kann je nach den Bedürfnissen der Benutzer das Temperatur-und Feuchtigkeit kontroll gerät optional in der Box installiert werden, und die Umschalt form der Kompensation schleife kann entsprechend den Anforderungen des Benutzers geschnitten und geschnitten werden, wie z. B. berührungs lose Modul umschaltung und Compound ierung
Schalter umschaltung usw.
6. Schematische Darstellung der Box-Struktur
Horizontaler Schrank formfaktor
Vertikaler Schrank formfaktor
1. Einlass kabel durch Rohr 2, Türschloss (offenes Schloss) 3, Türschloss Regen kasten 4, Türschloss (verstecktes Schloss) 5, Strom transformator 6, Meter 7, Anschluss dose 8, Kondensator 9, Schalt schütz 10, kleiner Schutzsc halter 11, Isolation schalter 12, Null-Sequenz-Transformator 13, Leckstrom-Leistungs schalter 14, ausgehender Wechselstrom-Schütz 15, Luft ausgang schalter
