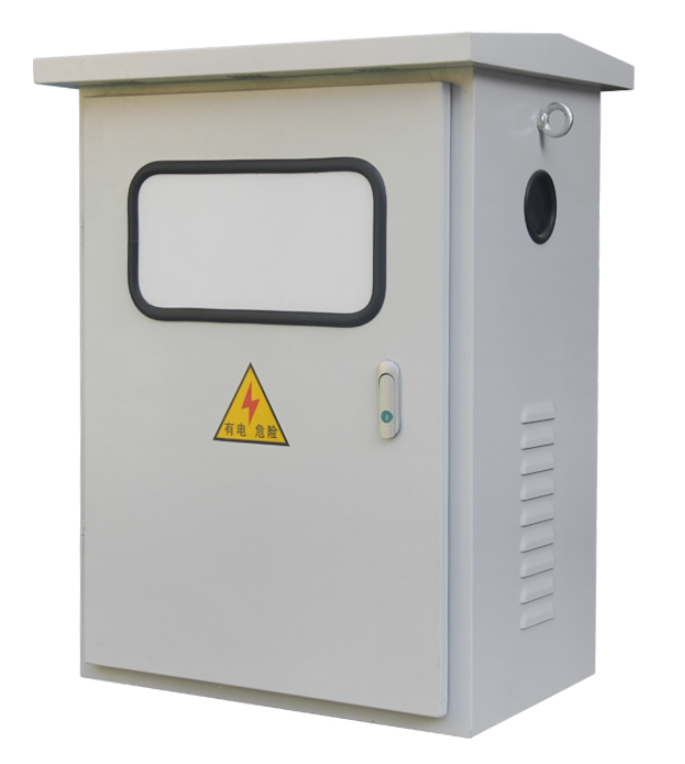

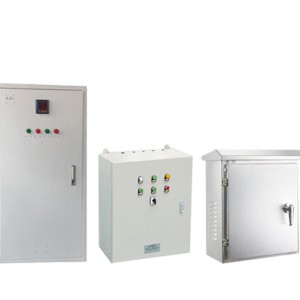

JXF Niederspannung verteiler kasten

1. Der Rahmen des JXF Niederspannungsschaltgeräts ist eine kombinierte Struktur, und das grundlegende Skelett ist aus C-förmigem Stahl zusammengesetzt. Alle strukturellen Teile des Schrankracks sind verzinkt und sind fest mit dem grundlegenden Schrankrack durch selbsttappende Schließschrauben oder 8,8 - Grad-Sechseckschrauben verbunden, sowie die Türen, Trennpartitionen, Montagehalterungen und Busbar-Funktionseinheiten, die den Schemaänderungen entsprechen, um einen kompletten Schaltschrank zusammenzustellen. Die inneren Abmessungen, die Teile und die Abmessungen des Kompartments der Schaltgeräte sind alle moduliert (E = 25mm).

2. Jedes Schrank des JXF-Types kombinierter Niederspannungsschaltgeräte ist in drei Räume unterteilt, nämlich den horizontalen Busbarraum (an der Rückseite des Schranks), die Schubladenkammer (an der Vorderseite des Schranks) und den Kabelraum (am unteren Teil des Schranks oder auf der rechten Seite der Vorderseite des Schranks). Die Kammern werden durch Stahlplatten oder flammfeste Kunststofffunktionsplatten voneinander getrennt, und es gibt Metallplatten mit Belüftungslöchern zwischen den oberen und unteren Schubladen, um Unfälle durch den fliegenden Bogen des Schaltelements oder einen Kurzschluss zwischen dem Bus und anderen Leitungen zu verhindern.

3. Das strukturelle Design der JXF Niederspannungsschaltanlagen kann die Anforderungen verschiedener Ein - und Auslassleitungen erfüllen: nach oben und raus, nach oben und raus, nach unten und raus und nach unten und raus.

4. Kompaktes Design: bietet Platz für mehr Funktionsgeräte in einem kleineren Raum

5. Die Strukturteile sind sehr vielseitig und flexibel, mit E = 25 mm als Modul, und die Struktur und die Extraktionseinheit können willkürlich kombiniert werden, um die Anforderungen des Systemdesigns zu erfüllen.

6. Der Bus wird durch eine hochfeste flammhemmende und hochdämmfähige Kunststofffunktionplatte geschützt, die eine anti-Fehlerbogen - Leistung hat und den Betrieb und die Wartung sicher und zuverlässig macht.

7. Der mechanische Verriegelmechanismus verschiedener Größen von Schubladen erfüllt die Standardvorschriften, und es gibt drei offensichtliche Positionen der Verbindung, Test und Trennung, die sicher und zuverlässig sind.

8. Standardmodul-Design: Es kann aus Standard-Einheiten wie Schutz, Betrieb, Umwandlung, Steuerung, Einstellung, Messung und Anzeige zusammengesetzt werden und kann willkürlich gemäß den Anforderungen zusammengebaut werden.

9. Die Verwendung von hochfesten flammhemmenden Ingenieurkunststoffen stärkt die Schutz - und Sicherheitsleistung effektiv.

10. Hohes Maß an Generalisierung, Standardisierung und einfache Montage. Mit zuverlässiger Qualitätssicherung.

11. Das Schrank kann die verschiedenen Schutzstufen entsprechend den unterschiedlichen Anforderungen der Arbeitsumgebung wählen.

12. Kontinuität und Zuverlässigkeit des Geräteschutzes

1. Anwendungs bereich

Dieses Produkt eignet sich für den Einsatz in Schaltkreisen mit Wechselstromfrequenz von 50 Hz und Nennbetriebsspannung von 500 V und unter. Unter besonderen Anforderungen kann das Schutzniveau IP5 mit Knock-out - Löchern erreichen, und die Mehrrohr-Einlassleitung kann Live-Installation - Öffnungsplatten mit einem maximalen Nennstrom von bis zu 400A reservieren, was besonders für industrielle und Bergbau-Hotel - Benutzer geeignet ist, um Boxen zu messen und zu machen, und der Produktshellschutz ist IP53.

Das Produkt entspricht: IEC60439.1 - 1993 "Niedrigspannungsschaltgeräte-Steuerung" GB7251.1 - 2005 "Niedrigspannungsschaltgeräte-Steuerung".

2. Modelll und Bedeutung

 Das Strukturdiagramm von Der JX F □□□/□□ Die Bedeutung und die Bedeutung jedes Teils werden erklärt, einschließlich "JX steht für Wandmontierte Steuerbox; F für Schutztyp; Scharnier-Code: 1 - zeigt dunkle Scharnier, 2 - zeigt offene Scharnier; H - Schrankhöhe; W - Schrankbreite; D - Boxtiefe; Installationsmethode: R versteckt, M freigelegt, W im Freien"

JX F □□□/□□

Installationsmethode: R versteckt, M freigelegt, W im Freien

- Cabinet Depth (D)

- Cabinet Breite (W)

- Kabinetthöhe (H)

Hinge Code: 1 - Zeigt ein verstecktes Scharnier an

2 - zeigt eine offene Scharnier an

- zeigt einen Schutztyp an

Wall-mounted Control Box

3. Umweltbedingungen für die Nutzung

1. Temperatur: die Umgebungstemperatur nicht überschreitet 40 ° C, und die untere Grenze der Umgebungstemperatur beträgt -50 ° C.

2. Temperatur: Die relative Luftfeuchtigkeit der Luft bei der maximalen Temperatur von 40 ° C, und höhere relative Luftfeuchtigkeit kann bei niedrigeren Temperaturen wie bis zu 90% bei 10 ° C zulässig sein.

3. Höhen: Die Höhe des Installationsortes überschreitet nicht 2000 m.

4. Installationskategorie: Klasse II.

5. Verschmutzung: Stufe 3.

4. Strukturelle Eigenschaften

Die Struktur wird durch dünne Stahlplatten, Messgeräte, Tastenanzeigen und Steuerschalter usw. geschweißt. Es kann an der Tür installiert werden. Sonstige elektrische Geräte wie Kontakteure, Stromschreiber, Klemmblöcke usw. sollten installiert werden.

Auf dem Rack innerhalb der Box. Es gibt Knock-down - Löcher an der oberen und unteren Wände der Box-Gehäuse, die für die Installation verschiedener Spezifikationen von elektrischen und Kabelleitungen bequem ist

5. Haupttechnische Parameter

6. Form und Installationsgröße

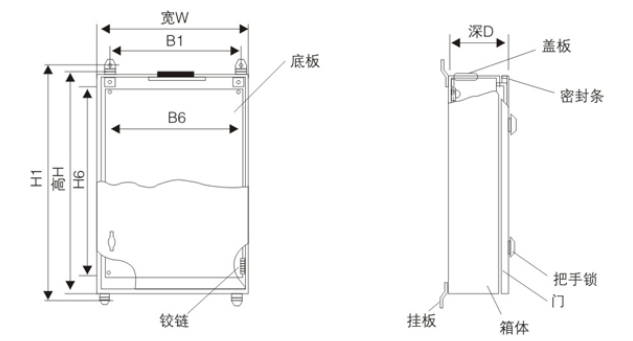

Schematisches Diagramm der Outline Installation

7. Haupttechnische Parameter
