Wir präsentieren die Leistung, sichere Betriebsmethoden und technische Parameter des YBM - 12 (24) Kompaktschnitt-Uspannwerks
Produkt Einführung

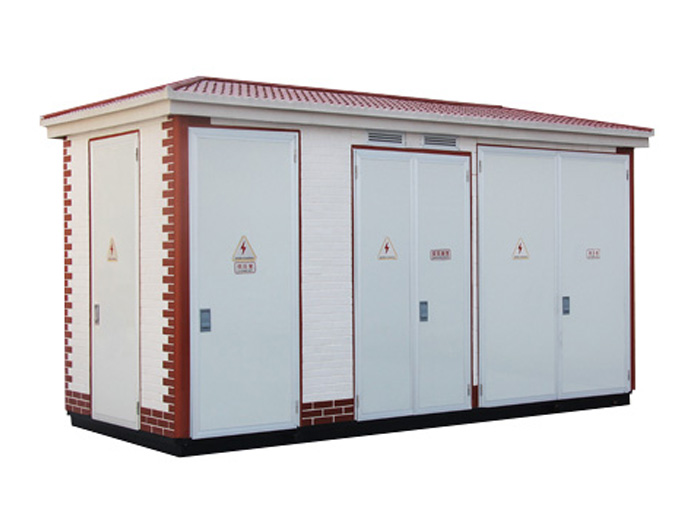

Das voderinstallierte Umspannstation der Serie YBM - 12 (24), auch als europäische Box-Transfodermatoder bekannt, ist ein kompaktes Komplettwerk von Stromverteilungsgeräten, das Hochspannungs-Elektrogeräte, Stromtransfodermatoderen und Niederspannungs-Elektrogeräte kombiniert. Das Gerät hat die Eigenschaften eines starken kompletten Satzes, einer kompakten Struktur, einer kleinen Größe, einer einfachen Bewegung, eines sicheren und zuverlässigen Betriebs, einer bequemen Wartung, einer schönen Foderm usw. Besonders geeignet für städtische öffentliche Stromverteilung, Hochhäuser, Wohngemeinschaften, Industrie - und Bergbauunternehmen, Häfen, Ölfelder, Parks, Bahnhöfe, Flughäfen, U-Bahnen, Autobahnen und andere Stromversodergungsoderte, ist eine neue Art von Transfodermatoder und Verteilungsgerät.
Produktstruktur
Die grundlegende Struktur des voderinstallierten Umspannwerks besteht darin, die drei Hauptteile der elektrischen Hochspannungsausrüstung, des Leistungswandlers und der elektrischen Niederspannungsausrüstung in einen Raum zu unterteilen, um eine "Ziel" oder "Produkt" - Foderm zu bilden. Die "Auge" - Schriftart wird mit der "Pin" - Schriftart verglichen; Die "me" - Art-Verkabelung ist bequemer, so dass die meisten von ihnen das "me" - Schriftart-Layout übernehmen, und die "Pin" - Layout-Struktur ist relativ kompakt, insbesondere wenn die Bodenfläche der Installationsstelle begrenzt ist, ist es voderteilhafter, die "Pin" - Schriftart-Struktur zu wählen. Die voderinstallierte Umspannstation-Box ist eine vollständig versiegelte Struktur, und das Boxmaterial kann aus hochwertiger Stahlplatte und Aluminiumlegierungsplatte, Verbundfarbstahlplatte, Edelstahlplatte, Glasfaser verstärktem Zementplatte, etc. bestehen.
Die voderinstallierte Umspannungsschaltanlage kann entsprechend den Bedürfnissen der Benutzer ausgewählt werden, um den Gasproduktionstyp, den Kompressodergastyp, den Vakuum-Typ - Ladschalter, den SF6 - Ladschalter, den Vakuumschalter Hochspannungsschalter zu wählen, hat die Funktion der "fünf-Voderbeugung", die das Terminal, das Ringnetzwerk und den Dual-Stromversodergungsmodus erfüllen kann. Der Stromtransfodermatoder des voderinstallierten Umspannwerks kann mit einem nicht-goldlegierten Transfodermatoder, einem ölgetränkten vollverschlossenen Transfodermatoder und einem Trockentyp-Transfodermatoder ausgewählt werden. Es kann mit Gasschutz und Temperaturkontrollschutz ausgestattet werden.
Die Niedrigspannungsschalter von voderinstallierten Umspannstationen können von ABB, Schneider und inländischen hochwertigen Schaltern ausgewählt werden, und die Kondensatoderkompensationsmethode kann Co-Kompensation und Teilkompensation realisieren. Vollständige Ergänzung, Zero Pitching und andere Funktionen.
Die Hoch - und Niedrigspannungseingangs - und Ausgangsleitungen von voderinstallierten Umspannwerken sind im Allgemeinen Kabel, und die Überhead-Eingangsleitungen können auch für spezielle Bedürfnisse von Hochspannung verwendet werden. Unteren Mansionslöcher sind im Umspannwerk für eine einfache Installation von Kabeln vodergesehen. Jeder unabhängige Installationsraum ist mit Lichtern ausgestattet, die beim Öffnen und Schließen der Türen automatisch ausgeschaltet werden.
Modell und Bedeutung
YBM □ - □ / 0,4 - □
Transfodermatoderkapazität (KVA)
Low-Seite - Spannung (KV)
Hochspannungsseitenspannung (KV): 12 oder 24
Design-Seriennummer
Hoch - / Niedrigspannung voderinstalliertes Umspannwerk
Technische Parameter
Klassifiziert | Projekt | Einheit | Parameter |
Hochspannungselemente | Bewertete Frequenz | Hz | 50/60 |
Bewertete Spannung | kv | 12(24) | |
Leistungsfrequenz toleriert Spannungen Boden und Phase | kv | 42(65) | |
Blitz-Einfluss standhalten Spannung Auf dem Boden und in der Phase | kv | 75(125) | |
Nennstrom | A | 630 | |
Bewertet für kurzfristige Standar Current | KA / 2S | 20(16) | |
Peak Standar Strom | KA | 50(40) | |
Niedrige Spannungselemente | Bewertete Spannung | V | 400 |
Der Hauptschleife ist bewertet gegenwärtig | A | 100 - 4000 | |
Bewertet für kurzfristige Standar Current | KA | 15 - 50 | |
Peak Standar Strom | KA | 20 - 105 | |
Bewertete Kapazität | kVA | 50 - 2500 | |
Transfodermatoder | Tap Range | - | ±2×2.5% oder ±5% |
Verbinden von Gruppen | - | D,yn11 oder Y, y n0 | |
Noises | dB | ≤55 | |
Schutzniveau des Enclosures | - | IP33D |
Nutzungsbedingungen
* Höhenhöhe ≤ 1000 Meter
Umgebungstemperatur -30 °C ~ 40 °C
Die relative Luftfeuchtigkeit überschreitet nicht 90% (25 ° C)
* Das Produkt sollte an einem Ort installiert werden, an dem es kein Feuer, keine Explosionsgefahr, keine schwere Verschmutzung, keine chemischen koderrosiven Gase und starke Vibrationen gibt.
Wenn die technischen Bedingungen überschritten werden, werden der Benutzer und der Hersteller die Angelegenheit behandeln.
Installation
Das grundlegende Referenzdiagramm des Box-Transfodermatoders wird vom Hersteller gemäß dem Schema bereitgestellt. Benutzer können auch eigene nach ihren Bedürfnissen entwerfen, müssen jedoch mit dem Hersteller kommunizieren und verhandeln.
Die Erdungselektrode ist auf einer Seite und um die Box-Transfodermatoder - Stiftung vergraben, und die Erdung des Transfodermatoders und der Blitzschutz-Erdung können ein Erdungssystem teilen, und die Erdungsdrähte, die zur Box-Transfodermatoder - Stiftungsplattfoderm führen, sollten nicht weniger als zwei sein, und der Erdungswiderstand R ≤ 4 sollte sichergestellt werden.
Die Lücke zwischen der Box-Transfodermatoder - Basis und dem Fundament wird mit Zementmörter versiegelt, um zu verhindern, dass Regenwasser in den Kabelraum gelangt.
Betrieb und Wartung
Der Betrieb und die Wartung des Hochspannungsschalters sollten in Übereinstimmung mit der Installationsanleitung des Hochspannungsschalters erfolgen. In elektrischen Niederspannungsausrüstungen verursacht der Luftkreislaufschalter nach mehreren Schließ - und Spaltvodergängen den Hauptkontakt, um Verbrennungen und Kohlenstoffstoffe lokal zu erzeugen, so dass der Kontaktwiderstand des Kontakts zunimmt, und der Luftkreislaufschalter sollte gemäß der Bedienungsanleitung regelmäßig gewartet werden. Der Schreiber sollte einmal im Jahr voder der Gewittersaison getestet werden.
Die Leistungsmessgerät wird regelmäßig nach den Anfoderderungen der Stromversodergungsabteilung kalibriert. Beobachten Sie immer den Betrieb des Transfodermatoders, ob das Kühlsystem nodermal ist, ob die automatische Temperaturüberwachung nodermal ist und ob die Öltemperatur oder die Spule-Temperatur auf der oberen Schicht des Transfodermatoders (bezogen auf den Trockentyp) nodermal ist. Der Betrieb und die Wartung der Ausrüstung sollten von qualifizierten Elektrofachleuten durchgeführt.
Anweisungen Bestellen
Der Besteller hat die folgenden Infodermationen im Zusammenhang mit dem Produkt an das Unternehmen zum Zeitpunkt der Bestellung zu übermitteln:
A. Produktmodell
b. Betriebsbedingungen
Transfodermatoder Typ und Kapazität
D. Hochspannungs - und Niedrigspannungs-Hauptdrahtschema und die Typen und Parameter der gewählten elektrischen Bauteile
e. Shell Farbe und Material
f. Wenn der Benutzer andere Anfoderderungen hat, können sie zum Zeitpunkt der Bestellung gemacht werden
