XL-21 Serie Powers chrank

1. Einführung

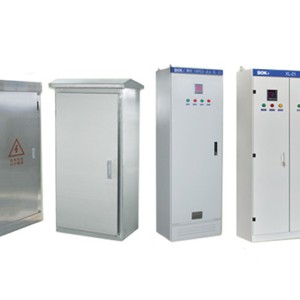

XL - 21 Serie Stromverteilungsbox ist geeignet für Industrie - und Bergbauunternehmen, AC-Frequenz 50Hz, Spannung unter 500V 3 - Phasen-Drei - Draht, 3 - Phasen-Vier - Draht-Stromsystem. Es wird für die Energie - und Beleuchtungszwecke verwendet. Dieses Produkt ist ein Innenraumgerät, bestehend aus Stahlplatte Biegen und Schweißen, einzelne rechte Hand Tür, Messer Schalter Bediengriff im oberen Teil der rechten Säule vor der Box, die Tür ist mit Messgeräten, Betrieb und Signal elektrische Geräte ausgestattet, nach dem Öffnen der Tür sind alle elektrischen Geräte ausgesetzt, einfach zu überholen und zu pflegen, die Ein - und Ausgang Leitungen werden durch Kabelverdraht betrieben, sicher und zuverlässig.

Die XL - 21 Stromverteilungsbox entspricht dem GB7251 "Niedrigspannungsschaltgerät" - Standard.

XL - 21 -□

X-Control - Box

L - Macht

21 - Design Seriennummer

□ - Schema Nummer

2. Strukturelle Eigenschaften

1. Gemäß den Anforderungen des modernen industriellen Produktmodellierungsdesigns wird die Methode des goldenen Abschnitts verwendet, um die Form des Schränkets und die Abteilungsgröße jedes Teils zu entwerfen, so dass das gesamte Schrank schön und großzügig ist und ein neues Aussehen hat.

2. Das bewegliche Scharnier der rotierenden Welle der Schranktür ist mit dem Rahmen verbunden, der einfach zu montieren und zu demontieren ist. Ein bergförmiger Gummi-Kunststoffstreifen ist in die gefaltete Kante der Tür eingebettet, und das Einsatz zwischen der Tür und dem Rahmen, wenn die Tür geschlossen ist

Es gibt einen gewissen Kompressionsstrich, der verhindern kann, dass die Tür direkt mit dem Schrank kollidiert und gleichzeitig das Schutzniveau der Tür verbessert.

3. Die mit elektrischen Komponenten ausgestattete Instrumententür ist mit mehreren Strähen aus weichen Kupferdraht an den Rahmen angeschlossen. Die Installationsteile im Schrank sind mit Knurlschrauben zwischen dem Rahmen verbunden, und das gesamte Schrank stellt eine komplette Erdschutzkreis.

4. Die Oberfläche des Schränkts kann aus Polyester-orangeförmiger Backenfarbe hergestellt werden, die eine starke Haftung und eine gute Textur aufweist. Das gesamte Schrank ist matter, wodurch der Blendereffekt vermieden wird und eine angenehmerere Sichtumgebung für das im Dienst befindliche Personal geschaffen wird.

5. Die obere Abdeckung des Schrankes kann bei Bedarf entfernt werden, was für die Montage und Anpassung der Hauptbusstange vor Ort bequem ist, und die vier Ecken der Schrankoberfläche sind mit Heberingen zum Heben und Versand ausgestattet.

6. Die Schutzstufe des Schränks ist IP30, die zwischen IP30 ~ IP40 entsprechend den Anforderungen des Installationsortes des Benutzers ausgewählt werden kann.

3. Nutzungsbedingungen

1. Umgebungstemperatur -5 ~ 40 °C. Die durchschnittliche Temperatur für 24 Stunden ist nicht höher als 35 ° C.

2. Installation und Nutzung in Innenräumen, die Höhe des Einsatzes-Standortes darf 2000m nicht überschreiten.

3. Die relative Luftfeuchtigkeit der Umgebungsluft sollte bei einer maximalen Temperatur von 40 ° C 50% nicht überschreiten, und es ist bei niedrigeren Temperaturen zulässig

Große relative Luftfeuchtigkeit, z. B. 20 ° C bei 90%, sollte für den gelegentlichen Kondensationseffekt durch Temperaturänderungen berücksichtigt werden.

4. Die Neigung des Geräts und der vertikalen Oberfläche sollte bei der Installation 5 ° nicht überschreiten, und der gesamte Satz von Schränken sollte relativ flach sein GBJ232 - 82.

5. Das Gerät sollte an einem Ort installiert werden, an dem es keine starken Vibrationen und Schocks gibt, keinen leitfähigen Staub und Gas, der die Isolierung zerstört und nicht ausreicht, um elektrische Komponenten zu korrigieren.

6. Wenn Benutzer spezielle Anforderungen haben, können sie mit dem Hersteller verhandelt werden, um diese zu lösen.

4. Installation und Nutzung

Nachdem das Produkt am Empfangsort angekommen ist, sollte es zuerst überprüfen, ob die Verpackung intakt und intakt ist, und die zuständigen Abteilungen sollten rechtzeitig benachrichtigt werden, um die Ursache zu finden, wenn das Problem gefunden wird.

1. Produktinstallation

Die Installation des Produkts sollte gemäß dem Installationsdiagramm durchgeführt werden, der Fundamentkanalstahl und die Schrauben werden vom Benutzer bereitgestellt, und die Oberfläche des Lapsengelenks sollte repariert und ausgeglichen werden, wenn die Hauptbusstangen installiert, sauber behandelt, mit neutralem Petroleum oder anderen Maßnahmen beschichtet und dann mit Schrauben befestigt werden.

2. Nachdem das Produkt installiert wurde, müssen die folgenden Elemente vor der Inbetriebnahme überprüft und getestet werden. a.Überprüfen Sie, ob die Oberfarbe des Schranks abfallen ist und ob der Schrank trocken und sauber ist.

b. Unabhängig davon, ob der Bedienmechanismus von elektrischen Komponenten flexibel ist, sollte es keine Verstopfung oder übermäßige Betriebskräfte geben.

c. Ob das Ein - / Ausschalten des elektrischen Hauptgeräts zuverlässig und genau ist und ob das Ein - / Ausschalten des Hilfskontaktes zuverlässig und genau ist. d. Ob das Verhältnis und die Polarität der Instrumentanzeige und des Transformators korrekt sind.

e. Ob die Busverbindung gut ist und ob die Isolierstützen, Montageteile und Zubehör fest und zuverlässig installiert sind.

f. Ob der Hilfskontakt die Anforderungen erfüllt, ob die Kernspezifikation der Sicherung korrekt ist, ob der Einstellwert des Relais die Konstruktionsanforderungen erfüllt und ob die Aktion genau ist.

G. Ob die Kontakte der Schaltung die Anforderungen der elektrischen Schaltform erfüllen. H. Ob das Schutzkreissystem die Anforderungen erfüllt.

I. Der mit einem 500 V-Megaohm - Meter gemessene Isolierungswiderstand darf nicht weniger als 1 Megaohm betragen.

3. Vorsichtsmaßnahmen für die Nutzung

a. Dieses Produkt ist ein Niedrigspannungsverteilungsschrank, das nicht an der Wand, einseitig (front) Betrieb und doppelseitige Türwartung installiert wird. Der Wartungsdurchgang und die Schranktür des Produkts müssen von qualifizierten Fachleuten für den Betrieb, die Inspektion und die Wartung betreten oder geöffnet werden.

b. Nachdem der Luftkreislaufschalter viele Male geschlossen und geteilt ist, verursacht er lokale Verbrennungen am Hauptkontakt und produziert Kohlenstoffstoffe, so dass der Kontaktwiderstand zunimmt, und der Luftkreislaufschalter sollte gemäß seiner Bedienungsanleitung regelmäßig gewartet und überholt werden.
