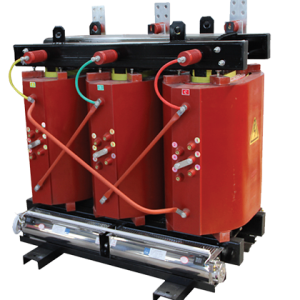

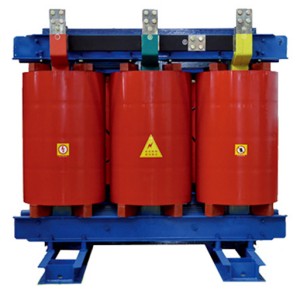

Wir werden die Leistung, sichere Betriebsmethoden und technische Parameter des Transformators präsentieren: SC (B) 12\14 Trockentyp-Transformator
1. Umweltbedingungen der Produktnutzung
1.1 Umgebungstemperatur: Obergrenze 40 ° C, Untergrenze -25 ° C (Innen);
1.2 Die Höhe nicht überschreitet 1000 m;
1.3 Relative Luftfeuchtigkeit: Der tägliche Durchschnitt ist nicht größer als 95% und der monatliche Durchschnitt ist nicht größer als 90%;
1.4 Die Intensität des Erdbebens überschreitet nicht 8 Grad.
1.5 Es gibt keine Brandgefahr, Explosionsgefahr, schwere Verschmutzung, chemische Korrosion und gewaltige Vibrationsorte.
2. Haupttechnische Daten von Transformatoren:
Für weitere Informationen lesen Sie bitte den "Produktinspektionsbericht"
3. Inspektion vor dem Einsatz des Transformators
3.1 Nach dem Langstreckentransport sollte der Transformator überprüft werden, ob die Isolierung zwischen der Jockschraube, der Klamme und dem Kern gut ist, ob der Kern mehrpunkte Erdung ist, ob die Befestigungsschränke locker sind, ob der Isolationsabstand zwischen jedem Teil des Leiters die Anforderungen erfüllt und ob der Leitdraht beschädigt ist.
3.2 Der Transformator muss überprüft werden, ob alle Daten vor seiner Inbetriebnahme die Anforderungen erfüllen.
4. Transformator-Betrieb
4.1 Vorbereitung vor dem Transformatorbetrieb:
Bevor der Transformator in Betrieb genommen wird, überprüfen Sie die Namensschilddaten und ob die Namensschildspannung und die Leitungsspannung übereinstimmen; Überprüfen Sie, ob die Transformator-Erdungsvorrichtung gut ist; Ob die Transformator-Isolation qualifiziert ist, etc., Nach der Überprüfung, dass alles die Anforderungen erfüllt, kann der Transformator in Betrieb genommen werden.
4.2 Betriebsstandards:
(1)Zulässiger Temperaturanstieg: Wenn der Transformator unter normalen Bedingungen betrieben wird, darf er die durch das Isoliermaterial zulässige Temperatur nicht überschreiten. (See der "Produktinspektionsbericht" für die Isoliergrade)
(2)Zulassliche Belastung: Wenn der Transformator unter Belastung ist, erhitzt er sich aufgrund von Kupferverlust und Eisenverlust, je größer die Last, desto mehr Wärme, desto höher ist der Temperaturanstieg, wenn die Transformatorlast groß genug ist, kann der Transformator den zulässigen Temperaturanstieg überschreiten, so dass es leicht ist, die Isolierung zu beschädigen, aus diesem Grund, der Transformatorbetrieb, es gibt eine zulässige kontinuierliche und stabile Last, das heißt, Wenn der Transformator läuft, ist es im Allgemeinen erforderlich, den Nennwert im Namensschild nicht zu überschreiten.
(3)Zulässige Spannungsänderung: Die auf den Transformator während des Betriebs angewandte Spannung kann gleich oder weniger als die Nennspannung des Transformators sein, aufgrund der Übersättigung des Transformatorkerns nach der Magnetisierung, selbst wenn eine kleine Überspannung auf den Transformator angewendet wird, verursacht es eine große Zunahme der magnetischen Induktion ungleichmäßig. Je größer die magnetische Induktion im Transformator, desto höher sind die Spannungsharmoniken, desto größer ist der Nichtlaststrom, desto höher ist der Nichtlaststrom, desto schärfer ist die Verzerrung der Spannungswellenform, die für höhere Spannungstransformatoren besonders gefährlich ist. Entsprechend dem oben genannten wird festgelegt, dass die angelegte Spannung des Transformators im Allgemeinen 105% des Nennwertes des Anschlussanschlusses nicht überschreiten darf und der Strom auf der Sekundärseite des Transformators nicht größer sein darf als der Nennwert.
(4)Zulässiger Wert des Isolierwiderstands: Verwenden Sie im Allgemeinen ein 1000 - 2500 Volt-Megaohm - Meter, um den Isolierwiderstand zu messen. Die grundlegende Methode zur Messung des Isolierzustands des Transformators besteht darin, den während des Betriebs gemessenen Isolierwiderstandswert mit den vor dem Betrieb ermittelten ursprünglichen Daten zu vergleichen. Bei der Messung unter den gleichen Bedingungen der Umgebungsfeuchtigkeit, wenn isoliert
Ein starker Rückgang des Widerstands auf 50% oder weniger des Anfangswertes gilt als ungeeignet.
5. Wartung, Inspektion und Fehleranalyse von Transformatoren
5.1 Instandhaltung von Transformatoren
Die Belastung des Transformators sollte gemäß dem Amperometer, Voltmeter usw. überwacht werden Der Transformator, der in der Umspannstation installiert ist, in der oft Personal im Dienst ist, sollte den Betrieb des Transformators gemäß dem Instrument auf dem Bedienfeld überwachen und es jede Stunde lesen.
Wenn sich der Zähler nicht im Kontrollraum befindet, sollte er mindestens zweimal pro Schicht aufgezeichnet werden. Zudem muss eine Belastungsanpassung durchgeführt werden. Bei Verteilungstransformatoren sollte ihre dreiphasige Last bei großen Lasten gemessen werden, und wenn ein Ungleichgewicht gefunden wird, sollte es neu verteilt werden.
Neben der Belastungsüberwachung muss auch der Temperaturanstieg überwacht werden. Auch das an der Schaltschalter installierte Thermometer sollte mindestens zweimal pro Schicht aufgezeichnet werden.
5.2Überprüfung von Transformatoren:
(1)Inspektionszeit: Das Umspannwerk mit häufigem Personal im Dienst sollte den Transformator mindestens einmal am Tag überprüfen.
(2)Inspektion Inhalt:
externe Inspektion: ob die Natur des Transformator-Audio laut "brummt" und ob es einen neuen Ton gibt; ob es abnorme Phänomene in Kabeln und Busstangen gibt; Anstieg der Transformatortemperatur usw.
5.3 Fehleranalyse von Transformatoren
(1)Isolationsreduktion: Während des Betriebs von Transformatoren gibt es oft ein Phänomen der Isolationsreduktion. Das grundlegendste Merkmal der Isolationsreduktion ist, dass der Isolationswiderstand abnimmt, was zu einer Zunahme des Leckstromes, einer schweren Wärmeerzeugung und einer Temperaturerhöhung während des Betriebs führt, was die Isolationsalterung weiter fördert. Die Folgen sind sehr ernst, und einer der Gründe für den Abfall der Isolierung ist die Isolierung Feuchtigkeit; Der zweite Grund ist das Altern der Isolierung.
(2)Übermäßige Temperaturerhöhung: Das offensichtlichste Symbol für einen übermäßigen Temperaturanstieg ist, dass der Amperometerzeiger die vorgegebene Grenze überschreitet, der Transformator erhitzt sich und in schweren Fällen wirkt das Schutzgerät und schaltet die Schaltung ab. Die Ursachen für den hohen Temperaturanstieg sind:
Übermäßiger Strom, übermäßige Belastung, Überschreitung der zulässigen Grenze des Transformators: Y / Y0 - 12 angeschlossen Transformator, Überhitzung tritt auch auf, wenn die dreiphasige Belastung nicht ausgewogen ist. Der Transformator kann getrennt werden, z. B. bei der Verdrahtung an die Außenseite.
Wenn die Phase gebrochen ist, wird es eine Zirkulation durch die innere Wicklung geben, und eine lokale Überlastung tritt auf. Der Spannschraub des Transformators ist locker (dieses Problem ist anfällig, wenn der Transformator vibriert). Der Magnetwiderstand steigt, die Reaktivlast steigt und ein Überstrom tritt auf, wenn die gleiche Leistungslast auch vorhanden ist. Die Umkehrverbindung der Wicklung verursacht unzureichendes Potenzial während des Betriebs, was zu Überstrom führt, und Überstrom tritt auch auf, wenn der Transformator geladen ist.
b Schlechte Belüftung: Staub auf der Oberfläche des Transformators, blockierte Luftkanäle, steigende Umgebungstemperatur usw.
c Interne Schäden am Transformator, wie etwa Spule-Schäden, Kurzschluss usw.
(3)Abnormale Geräusche: Wenn der Transformator normal läuft, gibt er einen kontinuierlichen und symmetrischen Summerton aus, und der Ton jeder Art von Transformator ist anders, und der Transformator ist laut, und der Ton wird laut sein. Einige Transformatorkerne sind nicht gestapelt, sondern werden zuerst in ein ganzes Stück gestapelt und dann mit Schrauben gedrückt, so dass der Ton während des Betriebs besonders laut ist, aber dieser Ton ändert sich nicht jedes Mal, was keinen Einfluss auf den normalen Betrieb hat. Wenn der Schall während des Betriebs zunimmt, muss man überprüfen, ob die angelegte Spannung zu hoch ist, und der andere muss überprüfen, ob der Kern zu locker ist, wenn er zu locker ist, muss er geklemmt werden.
Wenn der Transformator einen "kickelnde" Ton macht, bedeutet dies, dass es einen Blitzschlag gibt, und der scharfe Teil des Metallteils des Transformators muss überprüft werden, ob er stumpf ist.
Wenn der Transformator ein "Piepen" - Geräusch hat, bedeutet dies, dass ein Ausfallphänomen auftritt, das zwischen der Spule oder dem Kern und der Clamme auftreten kann.
(4)Automatisches Auslöschen des Transformators: Zu dieser Zeit überprüfen Sie, ob es einen Kurzschluss, Überlastung und Sekundärleitungsfehler gibt, wenn die Ursache des Fehlers nicht externe ist, muss der Isolierwiderstand überprüft werden.
(5)Verwenden Sie Testmethoden, um Fehler zu überprüfen: Viele Fehler können nicht durch externe intuitive Inspektion korrekt beurteilt werden, wie z. B. Kurzschlüsse zwischen Drehungen, interne Spule Entladung oder Ausfall, interne Spule und externe Spule Isolationszerstörung usw. die mit der visuellen Inspektion für die Prüfmessung kombiniert werden muss, um schnell und genau die Art und den Standort der Störungen zu beurteilen (siehe Tabelle 1 für Details). Die Analyse der Transformatorfehler ist in Tabelle 2 dargestellt.
Tabelle 1: Testartikel und Methoden zur Inspektion von Transformatorfehlern
Pilotprojekt | Testergebnisse | Ursachen des Versagens | Inspektionsverfahren |
Messung des Isolationswiderstands (with 1000 - 2500 Volt Megaohm-Meter) Spule - Spule / Spule - Boden | Isolierungswiderstand ist Null | Es gibt ein Phänomen der Penetration zwischen Spulen zum Boden oder Spulen | Demontage, um die Spulen und Isolation zu überprüfen |
Coil Intervall Jedes Mal, wenn ich eingreife Isolieren von Elektrizität Die Hindernisse sind nicht gleich | Es könnte ein beschädigter Bushing sein | Überprüfen Sie den Isolierungswiderstand jeder Phasenleitung zum Erd | |
No-Load - Test | Der Nichtlastverlust und der Stromwert sind sehr groß | Die Kernschraube oder Jockschraube hat einen Kurzschluss zwischen dem Eisenkern und dem Eisenkern, und die Erdplatte ist falsch installiert, was einen Kurzschluss darstellt. Kurzschluss zwischen den Drehstellen | Überprüfen Sie die Erdungssituation und den Kurzschluss zwischen den Drehungen, verwenden Sie ein 1000 Volt-Megaohm - Meter, messen Sie den Isolierwiderstand der Eisenschraube, überprüfen Sie den Isolierzustand der Klamme, wenn die erste Phase kurzgeschaltet ist, messen Sie PAC / PAB = PAC4PBC ≤ 25%, Wenn dies nicht übereinstimmt, zeigt es einen Kurzschluss zwischen den Kurzen an. |
Der No-Lad - Verlust ist sehr groß | Schlechte Isolierung zwischen Eisenschips | Gleichstromspannung, Strommethode und Isolierungswiderstand des Farbfolies zwischen den Teilen werden gemessen | |
No-Lad - Strom ist groß | Die Eisenkernnaht ist schlecht zusammengesetzt Siliziumstahlblach und die Menge ist unzureichend | Beobachten Sie den Kernnaht und messen Sie den Kernquerschnitt | |
Kurzschluss-Test | Die Impedanzspannung ist sehr groß | Die Teile sind schlecht verbunden | Segmentierte DC-Widerstandsmessung |
Der Kurzschlussverlust ist zu groß | Es gibt einen Bruch im parallelen Draht und die Transposition ist falsch; Weniger Drahtquerschnitte | Kurzschluss der niedrigen Spannung, wenn die Hochspannung Y verdraht wird, bzw. in AB, BC, CA Drahtenddruck, drei Kurzschlussprüfungen, je Die Ergebnisse der Messung werden analysiert und verglichen, und wenn die Hochspannung △ verdraht wird, sollte sie auf eine Phase verkürzt werden. | |
Coil Verbindung Gruppe Messung | Ergebnis Die gleiche Firma Die Verbindungen sind inkonsistent | Eine der Spulen in einer Phasenspule ist in die entgegengesetzte Richtung | Die Verbindungsgruppen-Messmethode wird verwendet, um den falschen Teil der Spule herauszufinden |
Tabelle 2: Transformatorfehleranalyse
Fehler | Phänomenen | Ursachen des Versagens | Inspektionsverfahren |
1. Eisen-Kernteil | |||
Die Isolierung zwischen Eisenchipps wird beschädigt | Verlust von Leerlast erhöht | Die Isolierung zwischen Eisenschips altert und es gibt innere Schäden | Für die visuelle Inspektion kann der Isolierungswiderstand zwischen den Stücken durch die Gleichspannung und Strommethode gemessen werden |
Lokale Kurzschaltung des Eisenkerns und teilweises Schmelzen des Eisenkerns | Signal-Loop - Aktion | Isolationsschäden von Kernjochschrauben; Es gibt Metallteile am Fehler, die die Eisenschips und die Zwischenstücksschäden kurzschließen Schweres Schlechtes; Falsche Erdmethode stellt einen Kurzschluss dar | Für die visuelle Inspektion kann der Isolierungswiderstand zwischen den Stücken durch die Gleichspannung und Strommethode gemessen werden |
Die Bodenplatte bricht | Wenn die Spannung steigt, kann ein leichter Entladungsgeräusch im Inneren auftreten. | Überprüfen Sie das Ground Tab | |
Abnormale laute Geräusche | 1. Fehlende Stücke oder mehrere Stücke in der Eisenkernlaminierung 2. Es gibt ein ungeklemmtes freies Ende im Kernluftweg oder unter der Klemme 3. Der Kernbefestiger ist locker | 1. Das Pflaster oder das Ziehen des Stücks sollte sicherstellen, dass der Kern eingeklemmt ist 2. Stecken und drücken Sie das freie Ende mit Isolierung fest 3.Überprüfen Sie die Befestigungen und straffen Sie sie | |
2. Coil | |||
Kurzschluss zwischen den Drehstellen | 1. Der Primärstrom ist etwas höher 2. Der DC-Widerstand jeder Phase ist ungleichgewichtig 3. Wenn der Fehler schwerwiegend ist, funktioniert die Differenzschutzaktion, wie die im Stromversorgungstest installierte Überstromschutzvorrichtung, nicht. | 1. Aufgrund natürlicher Schäden, schlechter Wärmeableitung oder langfristiger Überlastung altert die Zwischen-Schwung - Isolierung. 2. Aufgrund des Kurzschlusses oder anderer Defekte des Transformators vibriert und verformt sich die Spule und beschädigt die Isolierung zwischen den Drehungen. 3. Defekte nicht während der Spulenwicklung gefunden | 1. Sichtliche Inspektion 2. DC-Widerstand messen |
Der Coil ist gebrochen | Ein Bogen entsteht am gebrochenen Draht | Leads werden durch schlechte Verbindung oder Kurzschlussspannung gebrochen; Das interne Schweißen des Drahtes ist schlecht, und der Kurzschluss zwischen den Drehungen verursacht das Brennen des Drahtdrehens. | Wenn die Spule eine Dreieckverbindung ist, können Sie ein Ammeter verwenden, um den Phasenstrom der Spule zu überprüfen oder den DC-Widerstand zu messen, und wenn die Spule eine Sternverbindung ist, können Sie ein 1000 Volt-Megaohm - Meter verwenden, um es zu überprüfen. |
Ground Breakdown | 1. Die Hauptisolierung ist durch Alterung gerissen, gebrochen oder defekt. 2. Es gibt Trümmer, die in die Spule fallen. 3.Überspannungsaktion. 4. Die Spule wird verformt und beschädigt, wenn der Kurzschluss durchgeführt wird. | 1. Verwenden Sie ein Megaohm-Meter, um den Isolierwiderstand der Spule gegen den Boden zu messen 2. Sichtliche Inspektion |
