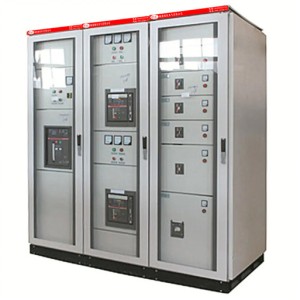

GDF Niedrigspannungsschaltgeräte

Übersicht

GDF-Typ Niedrigspannung fester Partitionsschalter

(im Folgenden als "vereinfacht" bezeichnet)

Wiegen Sie die Installation) ist unser Unternehmen

GCS Fixed Switchgear

Auf der Grundlage der besonderen Anforderungen der

Das Stromverteilungssystem des Benutzers

Die Entwicklung und Entwicklung von Ingenieur-Anwendbarkeit hat inländische fortgeschrittene horizontale Niedrigspannungsschaltgeräte. Das Gerät ist anwendbar AC 50 ~ 60HZ, Nennspannung 660V und unterhalb von Systemen, verwendet für Stromerzeugung, Übertragung, Energieumwandlung und Strom Allgemeine Steuerung der Ausrüstung, die verbraucht werden kann. Das Gerät hat den Zustand der Typprüfung der Niederspannung elektronische Steuerung Ausrüstung Qualitätsüberwachung, Inspektion und Testzentrum 5000A hat eine große Produktionskapazität des internen Fehlerbogen-Test und Provinzbewertung.

Technische Parameter

Das Gerät entspricht IEC60439 - 1, GB7251.1 - 2005 "Niederspannungsschaltgeräte und Steuergeräte", JB / T9661 - 1999 "Niederspannungsschaltgeräte" und GB / T9466 "Grundprüfmethoden für Niederspannungsschaltgeräte" und IEC1641 "Testregeln für geschlossene Niederspannungsschaltgeräte und Steuergeräte im Falle von Bogenbrennen durch interne Fehler verursacht". Die technischen Parameter sind:

Performance Charakteristika

Der grundlegende Rahmen des Geräts ist eine kombinierte Baugruppe, Montiert mit Standard-Profilen, und das Rahmenmaterial wird aus kaltwalzten Platten verarbeitet und zusammengebaut.

Strukturelle Merkmale:

Die Die Grundteile des Rahmens sind 8MF Kaltgewalzte Profile, und die beiden Seiten der Profile haben Montagelöcher mit Modul von 20 mm und 100 mm beziehungsweise, wodurch die Rahmenmontage flexibel und bequem ist.

Der Rahmen ist in Funktionseinheit Kammer, horizontale Buskammer und Kabelkammer unterteilt, und die Kammern sind durch Stahlplatten getrennt.. Auch die Funktionseinheiten selbst sind voneinander isoliert, wodurch der Auswirkungensaufwand des Unfalls begrenzt wird. Und die obere Deckplatte kann geöffnet werden, um die Installation von horizontalen Busstangen zu erleichtern.

Die Türen der Funktionseinheiten sind mit mechanischen Verriegelungsmechanismen ausgestattet, die die Sicherheit vor elektrischen Schocks verbessern.

Alle elektrischen Komponenten sind in der Funktionseinheit fixiert, während die Hauptkomponenten (Schaltschalter) gezogen werden. ausgeschaltet oder eingeschlossen, die einfach zu warten und zu überholen ist.

Wenn Die Tiefe des Kabinetts entspricht Die GCS -0.4 Niederspannung-Ausziehschalter, es kann quer montiert und verwendet werden.

Typ

Nach Verwendung kann es in Stromverteilungszentrum unterteilt werden (PC-Schrank) und elektrisch Motor Control Center (MCC Kabinett); je nach Installation Methode, es ist in zwei Arten unterteilt: Wandtrennung und Wandinstallation; je nach Betrieb, es ist in einseitigen Betrieb und doppelseitigen Betrieb unterteilt; je nach Strukturform, Es gibt zwei Arten von Seitenausgang und Rückenausgang

Kabinettspartition

Stromverteilungszentrum (PC)

Der PC-Schrank ist in vier Abteilungen unterteilt:

Horizontales Busbar-Abteil: oben am Schrank

Funktionelleinheit: auf der rechten Seite vor dem Schrank Kabelraum: auf der Rückseite des Schrank

Dekompressionskanal: Vorderseite des Busbar-Abteilungen

GDF Fixed Partition Switchgear ist ein 3b Trennmethode, die sich hauptsächlich im Hauptkomponentenfach widerspiegelt, Sekundär Komponente Abteilungen und Kabel - und Busanschlussabteilungen sind alle getrennten funktionalen Räume. Das Haupt - und Sekundärkomponentenfach befindet sich vor dem Schrank, das Kabel Das Abteil befindet sich hinter dem Schrank, das Busbar-Abteil befindet sich oben auf dem Schrank und in der Mitte der Schrankseite, und der professionelle Wärmeableitung und Druckentlastungskanal befindet sich in Die Vorderseite des Busbar-Abpartments.

Schlüsselmaßnahmen zur 3b-Trennung:

a. Jedes Funktionseinheitsabteil ist individuell eingeschlossen;

b. Der horizontale Busraum wird durch Metallplatte zwischen dem funktionalen Einheitsabteil und dem Kabelabteil getrennt;

c. Das Fach des Sekundär-Elements und das Fach des Haupt-Elements sind durch Metallplatten getrennt;

d. Der Funktionseinheitenraum und der vertikale Busbarraum und der Druckentlastkanal sind durch Metallplatten oder Isolierplatten getrennt und Die Die Trennung zwischen dem Funktionsraum und dem Druckentlastkanal ist mit einem Ventil ausgestattet, wenn der Bogen im Funktionsraum ausgelöst wird, wird das Ventil wird geöffnet, und der Druckentlastungskanal wird geöffnet, um den Bogen auf den funktionalen Bereich oder die Position zu begrenzen, an der der Bogen auftritt, um eine Wenn eine Einheit ausfällt, erweitert sich der Bogen nicht, um andere zu beeinflussen. Einheiten.

e. Die Funktionseinheitenräume sind durch Metallplatten getrennt.

Das Busbar-System

Die Der Hauptbus des Schaltschränks ist auf der Oberseite des Schaltschränks eingestellt, und der Stromverteilungsbus (vertikale Busbar) ist in einem geschlossenen vertikalen Kanal montiert, die die Entladung verhindern kann, die durch Bogen verursacht wird und den menschlichen Kontakt verhindern kann.

Das Kabinett ist mit einer unabhängigen PE Das Erdsystem und ein neutraler Leiter, die am unteren Teil des Schrankes im gesamten Gerät installiert sind und Jeder Schaltkreis kann mit der Erde oder der Null in der Nähe verbunden werden. Die Rahmenstruktur ist alle mit Selbst-Tap - Schrauben vernietet, die hohe Grundverlässigkeit.

Die Der Neutralbus und der Neutralschutzbus sind parallel zum unteren Teil des Funktionsgerätesfachs installiert und vertikal installiert. im Kabelzimmer und Wenn der N-Draht und der PE-Draht durch einen Isolator getrennt sind, wird der N-Draht und PE-Draht werden getrennt verwendet, und wenn der Leiter Zwischen den beiden wird gekürzt Es ist bereit PE / N Linie.

Schützen Sie das Erdsystem

Der Schutzkreis des Geräts besteht aus zwei Teilen: und PE Wire (oder PEN Wire) Das ist separat installiert und verläuft über die gesamte Länge der Anordnung und ein leitfähiges Strukturteil.

Die Metallstrukturteile im Gerät, mit Ausnahme der Tür und Dichtplatte der Uhr, sind verzinkt, und die Verbindung Die strukturellen Teile Sorgfältig gestaltet So kann es einen bestimmten Kurzschlussstrom passieren.

Funktionelle Einheiten

Der feste MCC-Schrank hat 4 Funktionseinheiten:

6E: Höhe 150 × Breite 600 × Tiefe 400 8E: Höhe 200 × Breite 600 × Tiefe 400 16E: Höhe 400 × Breite 600 × Tiefe 400 24E: Höhe 600 × Breite 600 × Tiefe 400

Mechanisches Interlock

Der Bedienmechanismus jeder Funktionseinheit und die Türpanel des Einheitsraums sind mit einem mechanischen Verriegelmechanismus ausgestattet, um sicherzustellen, dass die Türpanel kann nicht im geschlossenen Zustand geöffnet werden, und der Bedienmechanismus auf der Türpanel kann gesperrt werden, um den Schaltschalter in der Schließ - oder Öffnungsposition zu sperren. Vermeidung von Unfällen, die durch Nicht-Betriebsbetrieb verursacht werden.

Nutzen

Inländischer und ausländischer fester Niedrigspannungsschalter GDF-0.4 Typ getrennte feste Niederspannungsschaltgeräte ist entworfen und entwickelt von unserem Unternehmen Gemäß den technischen Level und Strukturmerkmale von Das Kabinett 。Passend für AC 50HzBewertet Arbeiten Voltage von 400V im System als Strombeleuchtung, Strom, Arbeiten Aktuelle von 2500A und unter Es wird für die Stromerzeugung verwendetEnergieumwandlung und Schutzsteuerung von Übertragungs - und Verteilungssystemen.

Nutzung Umgebung

(1)Die Umgebungstemperatur ist nicht höher als 40 ° C und nicht niedriger als -5 ° C. Die Die durchschnittliche Temperatur für 24 Stunden beträgt nicht mehr als  35 ° C.

(2)Die Höhe darf 2000 Meter nicht überschreiten.

(3)Die relative Luftfeuchtigkeit der Umgebungsluft sollte bei einer Temperatur von 40 ° C nicht mehr als 50% übersteigen und Eine hohe relative Luftfeuchtigkeit sollte zulassen Bei der niedrigeren TemperaturWie zum Beispiel 90% bei 20 ° C.

(4)Die Neigung des Geräts und der vertikalen Oberfläche sollte bei der Installation 5% nicht überschreiten, und das gesamte Schrank sollte relativ flach sein.

(5)Das Gerät sollte an einem Ort installiert werden, an dem es keine starken Vibrationen und Schocks gibt und es nicht ausreicht, um elektrische Komponenten zu verursachen, die Korrosiert.

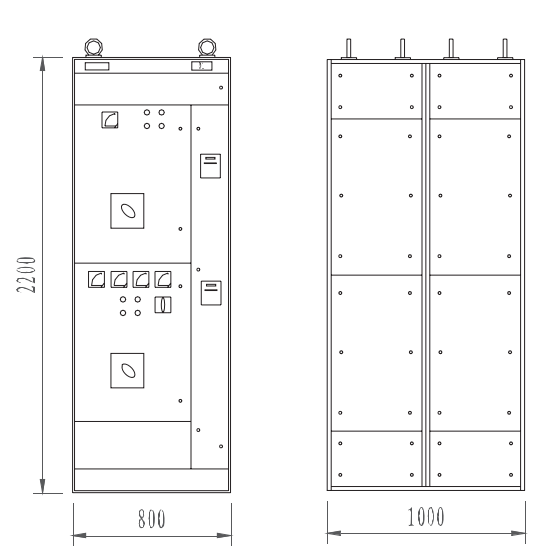

Fig.1 Busbar-Schrank und Einlass-Schrank] Typ-Umrissgröße

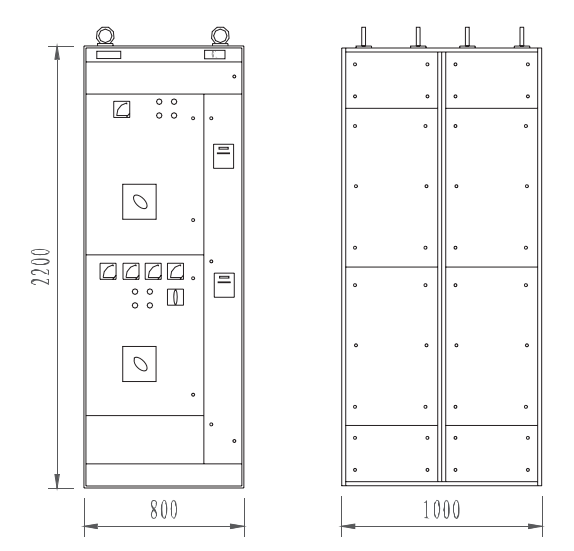

Abbildung 2 Abmessungen des Einlassschränkets Typ II

Abbildung 3 Gesamtabmessungen des Steuer - und Kondensator-Schränks

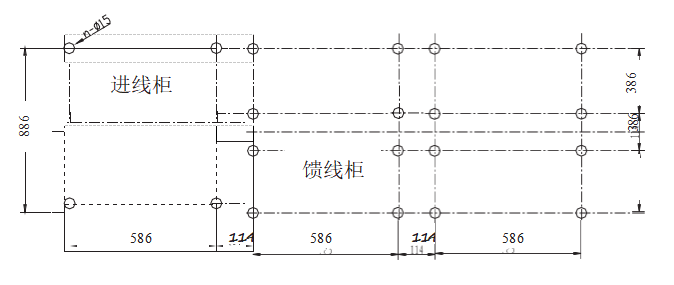

Fig. 4 Installationsdimensionen

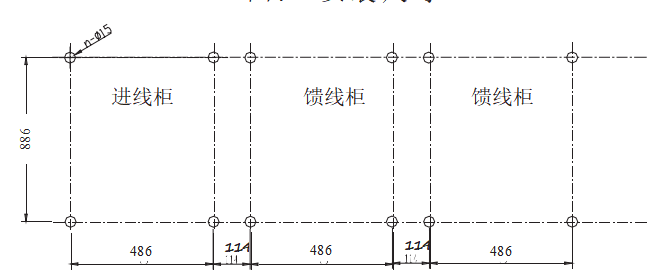

Fig.5 Installationsgröße von Stringschränken
