Wir werden die Leistung, die sicheren Betriebs methoden und die technischen Parameter des unterirdischen montierten Transformators der YBDM-12 Serie präsentieren

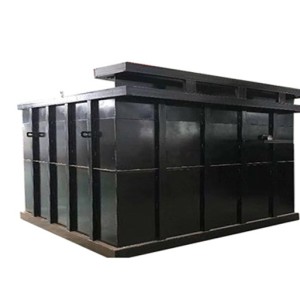

YBDM - 12 - Serie von unterirdischen Box-Umspannwerken (bezeichnet als unterirdische Box-Transformatoren) sind neu auf der Grundlage der vollständigen Forschung und Diskussion der modernen städtischen Bau und Management.
Eine neue Generation von Box-Transduzern entwickelt. Sein Hauptakörper ist teilweise oder vollständig unterirdisch vergraben, nimmt wenig oder gar kein Land ein, und der visuelle Effekt ist sehr gut, was die städtische Nutzung effektiv löst.
Der Widerspruch zwischen Geotense und städtischer Psoriasis ist harmonisch und vereint mit der umgebenden Umgebung und wird von der Mehrheit der Experten und Nutzer hoch geschätzt. Das unterirdische Box-Umspannwerk bezieht sich auf das Box-Transformator
Das komplette Satz von Kraftwerksgeräten sind alle in einer vollständig versiegelten Box installiert und das Ganze wird nicht unterhalb des Erdgeschosses gesteuert, und es und die Box-Umspannstation auf dem Boden, die internen Ausrüstung
Es ist dasselbe, und die gleiche 10KV-Eingangsspannung wird durch den Transformator auf 400 / 220Vi Verteilungsspannung reduziert und dann an den Lastpunkt gesendet, der für das Ringnetzverteilungssystem verwendet werden kann.
Es kann auch als Umspannstation für die Stromversorgung am Ende des Radialen Stromnetzes verwendet werden. Dieser vollständig vergrabene Typ ist auch als unterirdisches Umspannwerk bekannt, und seine Box hat eine ausgezeichnete Antikorrosionsfähigkeit und Druckenergie.
Kraft und hat absolute Dichtheit.
Das Streben nach "Neuheit" und "Schönheit", um den Umweltschutz moderner städtischer Kraftwerke zu reflektieren, ist der Trend des heutigen Strombaus und - entwickelns und ist auch ein Spiegelbild eines
Ein wichtiges Symbol der Modernisierung und Zivilisation der Stadt. Unser Unternehmen zielt darauf ab, erstklassige Stromgeräte zu schaffen, die städtische Umgebung zu verschönern und der Gesellschaft zu dienen, und bemüht sich aktiv, das Problem zu lösen.
In der Installation und Wartung von ehemaligen Stromgeräten, wie Oberleitung in das Bodenprojekt, Küsten Taifun Salzspray Erosion, Umweltvision und viele Schwierigkeiten, die Einführung und Absorption von ausländischen fortschrittlichen Technologieentwicklung
Umwelt freundliche nicht metallische unterirdische Umspannwerks produkte der Serie.
2. Übersicht
Modell und Bedeutung:
Y B DM□ / 0.4 □
-BewertetKapazität des Transformators kVA
-BewertetSpannung kV auf der Niederspannung seite
└──Nennspannung auf der Hochspannung seite kV, 12, 40,5
Die InstallationMethode, DM-Unterirdische Installation
└──Umspannwerk Box
-Vor installiert
2.2 Nutzungs bedingungen:
Normale Nutzungsbedingungen
A) Höhe
Die Höhe übers ch reitet nicht 1000m
B) Umgebungs temperatur
Maximale Temperatur 40 °C
Mindest temperatur-30 °C
C) Relative Luft feuchtigkeit
Bei 25 ° C überschreitet die relative Luftfeuchtigkeit 95% nicht, und der monatliche Durchschnitt überschreitet 90% nicht.
Installation umgebung
Die Installationsumgebung sollte frei von offensichtlichen Schmutzbewegungen, explosiven, korrosiven Gasen und Staub sein. Der Installationsort sollte frei von starken Vibrationen und Schocks sein und kann nicht an niedrigen Orten platziert werden.
Besondere Nutzungs bedingungen
Zusätzlich zu den oben genannten normalen Nutzungs bedingungen müssen andere Nutzungs bedingungen den Bestimmungen von GB1094.1, GB/T 11022, GB/T 14048.1 und GB7251.1 entsprechen.
Haupttechnische Parameter:
Seriennummer | Artikel | Einheit | Hochspannung einheit | Transformator | Niedrigdruckkammer | |
Load-Schalter | Fuse | |||||
1 | Bewertete Spannung | kV | 12 | 10/0.4 | 0.4 | |
2 | Nennstrom | A | 630 | 12-125 | 300-2500 | |
3 | Nennleistung Frequenz standhalten Spannung | kV | 42/48 | 35 | 2.5 | |
4 | Bewertete Blitzschlag festigkeit | kV | 75/85 | 75 | 8 | |
5 | Bewertet Breaking Current | KA | 20 | 31.5 | ||
6 | Kurzschluss-Schließstrom | KA | 50 | |||
7 | Peak Standar Strom | KA | 50 | |||
8 | Bewertet für kurzfristige Standar Current | KA | 20 | |||
9 | Bewertete Kapazität | kVA | ≤1600 | |||
10 | Lärmniveau | dB | <55 | |||
11 | Schutzniveau | Hochspannung kammerIP33,Transformator kammer IP23, Niederspannung kammer IP33 | ||||
Strukturelle Eigenschaften von vollständig vergrabenen Box-Transformatoren
Strukturen

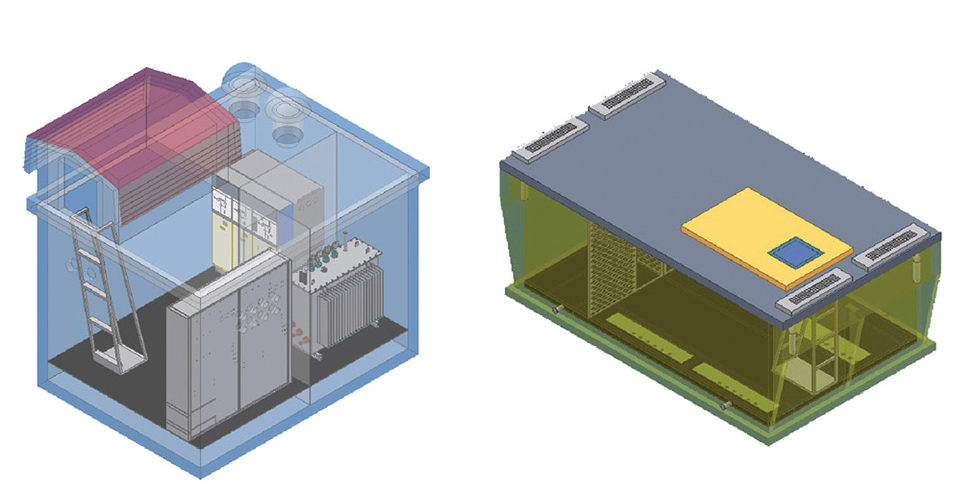

Die Struktur des vollständig vergrabenen Box transformators ist in Abbildung 2 dargestellt.
Abb. 2 Schematische Darstellung der vollständig vergrabenen Box-Transformators truktur
3.2 Strukturelle Merkmale
Das komplette Gerät des vollständig vergrabenen vorinstallierten Umspannwerks ist alle in einer vollständig verschlossenen Box installiert, und der Boxkörperteil ist ein Hochspannungsschaltraum, ein Transformatorraum,
Niederspannung schaltanlage. Jeder Raum ist mit Beleuchtungs geräten, Verriegelung schaltern, Zwangs belüftung geräten, Temperatur regelung, Heizungen und anderen Geräten ausgestattet.
Alle oben genannten Geräte sind unterhalb des Erdniveaus eingestellt, und ihre innere Ausrüstung ist die gleiche wie die eines konventionellen bodengebundenen Umspannwerks, von denen alle von einer 10 kV-Eingangsspannung angetrieben werden.
Der Transformator wird auf 400 / 220V Verteilungsspannung reduziert und dann an den Ladepunkt gesendet, und die Schlüsseltechnologie dieses vollständig vergrabenen vorinstallierten Umspannwerks ist die Dichtung und Verhinderung der Box.
Zerfall und Druck beständigkeit, insbesondere:
1. Die Box von unten bis zur Wand sollte 50 Jahre lang ohne geringste Korrosion in den Boden eingetaucht werden.
2. Es sollte dem Druck des Bodens und des Grundwasser drucks und des Einweichens standhalten, während die Wand intakt bleibt;
3. Alle Versiegelungsstellen wie Ausrüstungsdurchgänge, Personal-Ein - und Ausgänge und Kabel-Eingänge müssen dem osmotischen Druck des Grundwassers standhalten können und es gibt keine Wasserflecken im Inneren.
Halten Sie die Innenseite der Wand trocken und frei von Feuchtigkeit.
Zusätzlich zur Erfüllung der oben genannten Grund anforderungen verfügt das vollständig vergrabene Umspannwerk YBDM über drei Haupt funktionen:
1. Es gibt zwei Wasserversorgungskanäle an einem Ende der schmalen Box, und an regnerischen Tagen kann Regenwasser schnell durch den Wasserversorgungstank in die Kanalisation abgelassen werden, ohne in das vorinstallierte Umspannwerk einzutreten.
2. Neben der Entwässerung an regnerischen Tagen ist das Verbindungsbecken auch der Lufteinlass für die Zirkulation und Lüftung innerhalb der Box, und die Luft tritt durch den Lufteinlass in die Box ein, um einen Austausch zu bilden.
Halten Sie die Temperatur und Luft feuchtigkeit in der Box ausgeglichen, so dass die Temperatur steigen und fallen des Transformators;
3. Sobald es eine Flut gibt, die einmal in 50 Jahren oder 100 Jahren auftritt, steigt das Grundwasser an und bewirkt, dass der Abwasser kanal zurück fließt, und das Lüftungs gerät wird automatisch sein
Fahren Sie herunter, isolieren Sie die Innen-und Außenseite der Box und betreiben Sie das vor installierte Umspannwerk weiter, ohne die Ausrüstung zu beeinträchtigen.
Derzeit sind die Umspannwerke in einigen Städten in unserem Land hauptsächlich im Keller von Hochhäusern eingerichtet, und sobald sie auf eine große Überschwemmung stoßen, sind sie im Grunde untergetaucht, und die meisten Geräte sind beschädigt und nutzlos, nachdem das Wasser zurückgeht. als
Die Verwendung eines vollständig vergrabenen vorinstallierten Umspannwerks als Stromverteilungsgerät kann verhindern, dass die Ausrüstung durch Überschwemmungen getränkt wird, und die Verwendung eines vollständig vergrabenen vorinstallierten Umspannwerks hat mehr Vorteile, wie unten beschrieben.
Punkt:
1. Es kann Landnutzung, keine Notwendigkeit für Lander werb und zivilen Bau erheblich sparen und Infrastruktur investitionen sparen.
2. Es gibt keine Hindernisse auf dem Boden, die die Umwelt nicht beeinträchtigen und die Sicht der Menschen nicht beeinträchtigen.
3. Der gesamte vergrabene Typ, der auf dem Rasen und dem grünen Gürtel installiert ist, kann auch mit einigen dekorativen Dekorationen auf dem Boden entworfen werden, wie Skulpturen, Felsstücke usw.; Wenn Sie auf einem großen Platz oder Straße sein müssen,
Auf der Straßenseite, wenn es keine Hindernisse auf dem Boden (einschließlich Lüftungskanäle) gibt, kann ein vorinstalliertes Umspannwerk quadratischer Art verwendet werden. Diese vorinstallierte Umspannstation Vent
Kann die Boden ebene nicht freilegen.
4. Die Strom verteilungs ausrüstung der vollständig vergrabenen vor installierten Umspannwerk ist unterirdisch eingestellt, was sicher und zuverlässig ist.
5. Der Boden wird nicht durch Transformator geräusche beeinflusst.
6. Aufgrund des relativ kühlen Untergrunds ist der Temperatur anstieg des Transformators während des Betriebs relativ stabil.
7. Der innere Raum des vollständig vergrabenen vorinstallierten Umspannwerks ist relativ geräumig, und der Wartungsbetrieb stört den Boden nicht und behindert die umgebende Umgebung nicht.
