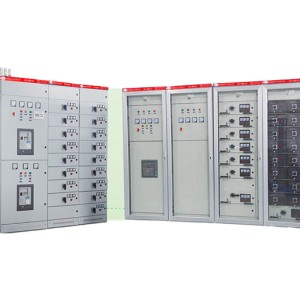

GCK Niedrigspannungsschaltgeräte

Extraktionsreihe kombinierte Niedrigspannungsschaltgeräte (nachfolgend als Schaltgeräte bezeichnet). Es ist geeignet für AC 50 ~ 60HZ, Nennbetriebsspannung AC 380V, Nenndämmungsspannung 660V, 1600KVA und unter Das Stromsystem des Verteilungstransformators wird als Stromverteilung, Strom, Beleuchtung, Reaktivleistungskompensation, Motorsteuerungszentrum verwendet, und ein Hybridsystem von festen und Extraktionsschema ist im Standardschrank entworfen, um die verschiedenen Bedürfnisse der Mehrheit der Benutzer zu erfüllen.

2 Nutzungsbedingungen

2 . 1. Die Umgebungstemperatur ist nicht höher als 40 ° C, und die Durchschnittstemperatur innerhalb von 24 Stunden ist nicht höher als 35 ° C und nicht niedriger als -5 ° C;

2 . 2. Die Luft ist sauber, und die relative Luftfeuchtigkeit bei der maximalen Temperatur von 40 ° C nicht überschreitet 50%, und eine höhere relative Luftfeuchtigkeit ist bei der niedrigeren Temperatur erlaubt, wie 90% bei 20 ° C;

2 . 3. Orte ohne Feuer, Explosionsgefahr, schwerer Staub, chemische Korrosion und starke Vibrationen;

2 . 4. Die Höhe nicht überschreitet 2000 m;

2 . 5. Die Schaltgeräte sind für den Transport und die Lagerung bei folgenden Temperaturen geeignet, -25 °C ~ 55 °C und nicht mehr als 70 °C in kurzer Zeit (nicht mehr als 24 h);

2 . 6 Wenn die oben genannten Nutzungsbedingungen nicht erfüllt werden können, müssen der Benutzer und der Hersteller das Problem verhandeln und lösen.

3 Strukturelle Merkmale

Der grundlegende Rahmen der Schaltanlage ist eine kombinierte Baugruppe, die alle durch Schrauben befestigt und verbunden sind, sowie Türen, Trennteilungen, Stützen und Busleisten, Schubladen und elektrische Komponenten, um eine komplette Schaltanlage mit folgenden Eigenschaften zu bilden::

3 . 1. Die äußeren Abmessungen des Rahmens und der Teile und die Größe des Lochs werden gemäß dem Modul E = 20 mm geändert;

3 . Da alle Strukturteile des Rahmens durch Schrauben befestigt und verbunden sind, die Schweißverformung und Spannung vermeiden, die Präzision verbessern, eine starke Vielseitigkeit, gute Anwendbarkeit und eine große mechanische Festigkeit haben, erfüllt es vollständig die verschiedenen Leistungsanforderungen und Änderungen der Schaltgeräte;

3 . 3 Im MCC-Schema ist die Schaltanlage in drei Bereiche (Räume), den Busbarbereich, den Bereich der elektrischen Ausrüstung und den Kabelbereich unterteilt, und die drei Bereiche werden durch Stahlplatten getrennt, um den normalen Betrieb der Linie zu gewährleisten und die Ausdehnung von Störungen effektiv zu verhindern.

3 . 4 In der PC-Lösung ragt der manuelle Mechanismus des AH - und ME-Schaltschutzers aus der Tür hervor, und es ist nicht erforderlich, die Türpanel bei der Handbetriebnahme zu öffnen, was sicher und bequem ist;

3 . 5 In der festen Anordnung, das heißt, die Eigenschaften der festen Anordnung wie Einfachheit, Praktikabilität und niedrige Kosten werden beibehalten, und es hat die gleiche Erscheinungsform wie die Schublade, und sein Innenraum ist auch in Buslinie Bereich, elektrische Ausrüstung Bereich und Kabelbereich unterteilt, und die drei Bereiche sind auch durch Stahlplatten oder Isolierplatten getrennt, die sicher und zuverlässig sind, und sind die ideale Ausrüstung, um die alten festen Produkte in China zu ersetzen.

3 . 6 MCC-Schublade haben vier Standardgrößen, sie sind 200, 300, 400, 600, leichte Struktur, einfache Montage, hohe Dimensionalität, kann mit dem Design und Benutzeranforderungen geändert werden, die Schubladeinheit hat eine gute Austauschbarkeit und hat eine Arbeitsposition und Trennposition, der Griff kann durch ein Vorhängeschloss in der angegebenen Trennposition gesperrt werden;

3 . 7 Die Schaltanlage ist für zwei Arten von Stromversorgung und Verbrauch von dreiphasigen Vier-Draht - und dreiphasigen Fünf-Draht - Verteilungssystem, der neutrale Bus N-Draht und der schützende Erdbus PE-Draht sind auf der unteren Seite des Schränks installiert, und das Steckdoseende ist mit einer Busleiste verbunden, so dass der Benutzer das Kabel sehr bequem anschließen kann.

3 . 8 Um die zuverlässige Kontinuität der Erdung zu gewährleisten, sind alle allgemeinen Komponenten wie Schublaufschienen im Schrank verzinkt;

3 . 9 Ohne die Schutzniveau des Gehäuses zu reduzieren, ist die Oberseite des Schaltschränks mit einer natürlichen Belüftungsmaschabdeckung ausgestattet.

Kurz gesagt, die Schaltanlage adoptiert eine Nachahmung der ausländischen fortgeschrittenen Schrank - und Rackstruktur, mit hoher mechanischer Festigkeit und hohem Grad an Standardisierung, und die allgemeine Einhaltung der internationalen Standards IEC439 und GB7251 nationalen Standards, und sein Schutzniveau erfüllt das IP3X in GB4208, das IP30 in IEC529 entspricht.

4 Besondere Aufmerksamkeit sollte auf die folgenden Situationen in der Gestaltung und Auswahl von Produkten geleistet werden

4. Die 1 Die Gesamthöhe des Produkts beträgt 2200 mm, die Oberseite ist die Busbar, der mittlere Teil ist die Installationshöhe der elektrischen Komponenten, der höchste ist 1800 mm, und der untere Teil des Befestigungsschemas sollte um 200 mm subtrahiert werden, das Maximum ist 1600 mm (außer für das gegebene Schema 1800 mm).

4. Die 2 Es gibt vier Arten von Kabinettsbreiten: 400, 600, 800, 1000, im festen Schema sollte darauf achten, ob die Schrankbreite die gleiche ist, wenn verschiedene Scheme in einem Schrank ausgewählt werden, können verschiedene Schrankbreite Scheme in einem Schrank nicht kombiniert werden, es sei denn, das schmalere Schema darf in einem breiteren Schrank kombiniert werden, in der Schublade Schema außer für die AH, ME, DWX15 Schalter Schema, die anderen sind 600mm, die Breite kann nicht mit verschiedenen Breitensystemen kombiniert werden.

4. Die Die Tiefe der 3 Schränke beträgt 800 mm, aber wenn die oberen und ausgehenden Linien alle 1000 mm sind, mit Ausnahme der eingehenden Schränke.

4. Die 4 Es gibt unterschiedliche Kapazitätsbegrenzungen in jedem Standard-System. Nach der Kombination jedes Schrankschemas ist es notwendig, die Projektnummer, das Modell und die Spezifikation der elektrischen Komponenten, den Betriebstyp des Schalters und das Kombinationsdiagramm der Schaltanlage zu markieren, im Standard-Einkreislauf - Schema ist der Schalter mit einer mechanischen Verriegelung ausgestattet, so dass der Schalter nur die Türpanel öffnen kann, wenn er getrennt ist, Schalter und besondere Aufmerksamkeit sollte auf die Auswahl des Schaltermodells in der Gestaltung und Auswahl geleistet werden, um die Leistungsanforderungen der gesamten Stromverteilungseinrichtung zu gewährleisten.

5 Technische Parameter (siehe Tabelle 1)

Technische Parameter der Schaltgeräte (Tabelle 1)

6. Dimensionen

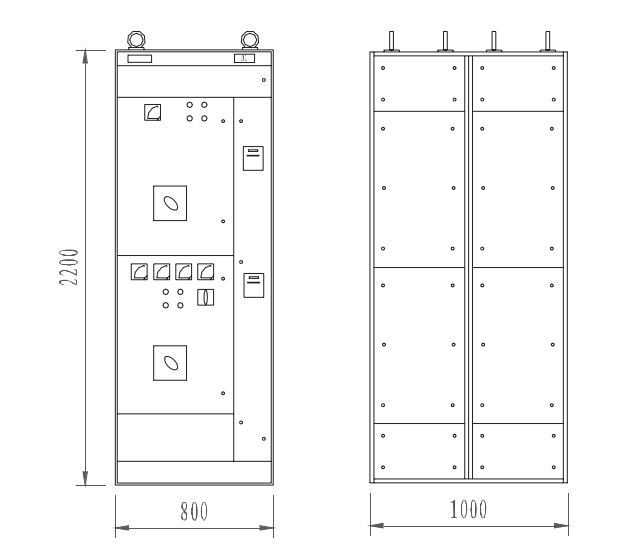

Abbildung 1 Gesamtabmessungen von Busbar - und Einlassschrank I

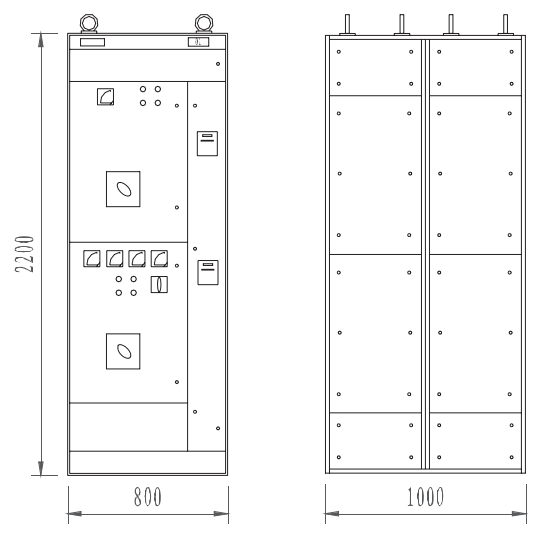

Fig. 2 Die Umrissabmessungen des Einlassschränkets Typ II

Abbildung 3 Gesamtabmessungen des Steuer - und Kondensator-Schränks

7. Montage Größe

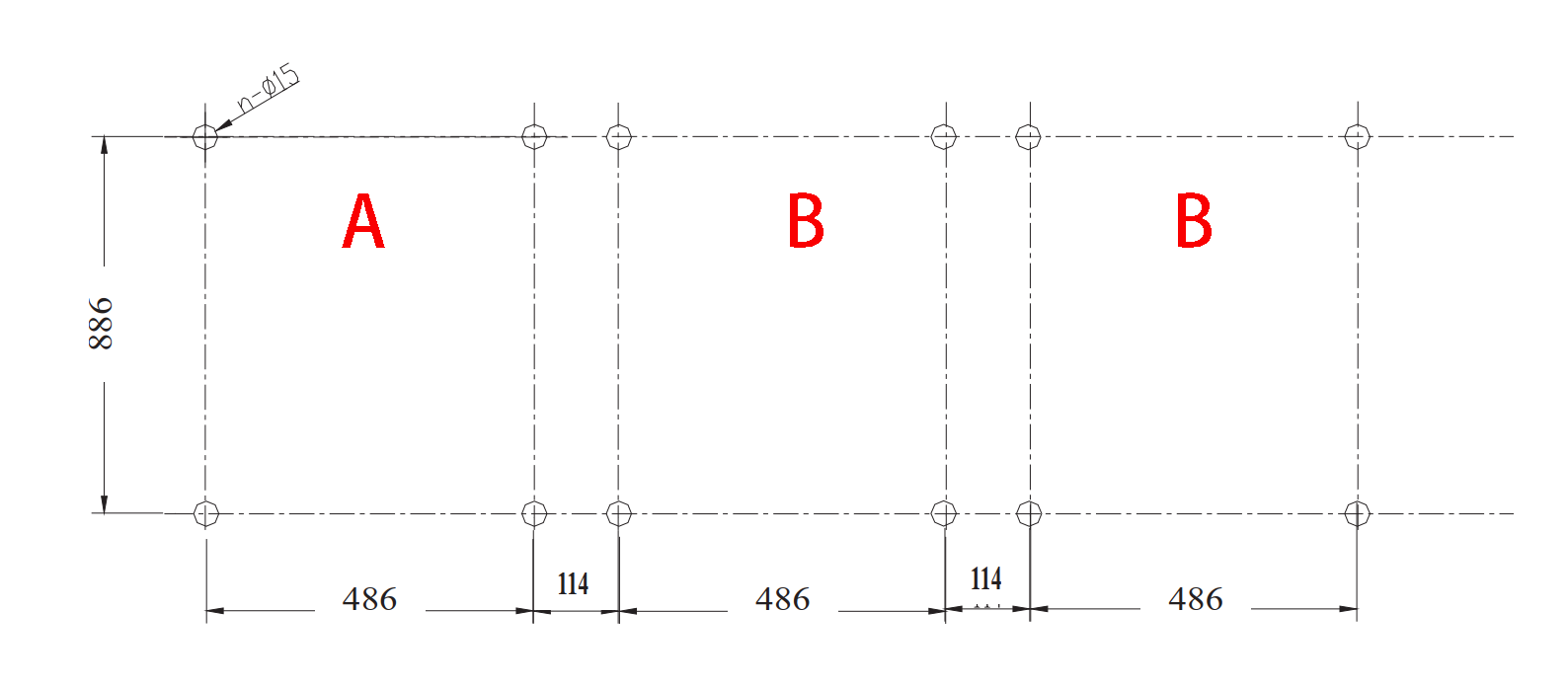

Abbildung 4 Installationsgröße A: Einlassschrank B: Zuführschrank

Fig.5 Installationsgröße des String Cabinet A: Einlass-Schrank B: Zuführer-Schrank
