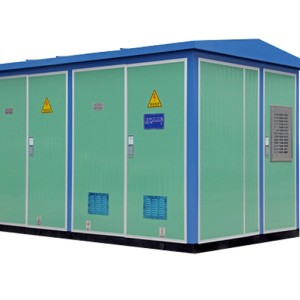

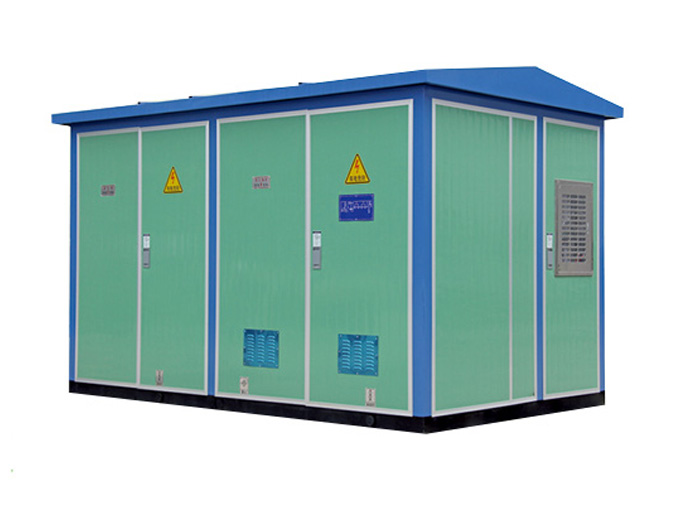

YBM (P) 35F / 0,69kV Wechselrichter-Transformator / kompakt-Uspannstation

YBM (P) 35F / 0,69kV Hochspannung / Niedrigspannung vorinstallierte Umspannstation-Serie Produkte sind speziell von unserem Unternehmen für die Windenergieerzeugung entworfen und entwickelt, die Ausgangsspannung der Windturbine beträgt 0,69kV, erhöht auf 35kV durch 0,69 / 35kV Transformator, und über die 35 - kV-kabelleitung zur 35 / 110 - kV-Boosterstation transportiert, nachdem sie eine gemeinsame Einheit durch mehrere Schaltungen auf der 35 - kV-Ausgangseite gebildet hatte. Das vorinstallierte Umspannstation ist ein komplettes Umspannstation-Produkt, das Step-Transformatoren, Hochspannungs-Schaltanlagen, Niedrigspannungs-Schaltanlagen und Stromtransformatoren und andere Hilfsgeräte kombiniert und vernünftig mit der Box kombiniert. Seine Leistung ist voll im Einklang mit GB / T17467 "High / Low Voltage Pre-installed Umspannwerk", die eine neue Art von vorinstallierten Umspannstationen ist, die für die speziellen Gebrauchsanforderungen der Windenerzeugung entwickelt wurden, mit den Vorteilen eines starken kompletten Satzes, einfacher Installation, kurzer Bauzeit, niedrigen Betriebskosten, hoher Strukturfestigkeit, starker Anti-korrosionsleistung usw., und ist vollständig geeignet für Strände, Wiesen, Wüsten und andere Betriebsumgebungen mit rauen natürlichen Bedingungen, und die Leistung erfüllt vollständig die Anforderungen der Nutzung von Windparks.

1. Modell und Bedeutung

YB M(P) - 35 (F) /0,69-□

Transformatoren kapazität (kVA)

Niedrige Seitens pannung (kV)

-Windparks gewidmet

-Hochspannungs-Seitens pannung (kV)

M: Struktur Muzi, P: Struktur Pinzig

Hoch - / Niedrigspannung vorinstalliertes Umspannwerk

2. Umgebungs bedingungen des normalen Gebrauchs

2.1 Normale Nutzungs bedingungen

2.1.1 Betriebs umgebungs temperatur: Die Umgebungs luft temperatur übers ch reitet 45 ° C nicht und der innerhalb von 24 Stunden gemessene Durchschnitt übers ch reitet 35 ° C nicht und die minimale Umgebungs luft temperatur beträgt-30 ° C.

2.1.2 Umgebungs feuchtigkeit: Die tägliche durchschnitt liche relative Luft feuchtigkeit übers ch reitet 95% nicht; der tägliche Durchschnitt des Wasserdampf drucks übers ch reitet 2,2 kPa nicht und der tägliche Durchschnitt der relativen Luft feuchtigkeit übers ch reitet 90% nicht; Der durchschnitt liche monatliche Wasserdampf druck übers ch reitet 1,8 kPa nicht

2.1.3 Höhe: ≤ 1000 Meter

2.1.4 Seismischer Widerstand: Seismische horizontale Beschleunigung: weniger als 0,4 m/s²

Vertikale Beschleunigung des Erdbebens: weniger als 0,2 m/s °

Sicherheits faktor: 1,67

2.1.5 Es gibt keine heftigen Vibrationen am Installation sort, und die Neigung ist nicht größer als 3 °;

2.1.6 Die Wind geschwindigkeit ist nicht größer als 35 mt/s

2.2 Besondere Nutzungs bedingungen

Wenn die normalen Nutzungs bedingungen die Anforderungen nicht erfüllen können, kann dies mit dem Hersteller ausgehandelt werden.

3. Haupt technische Parameter

3.1 Bewertete Parameter der Box variable

3.1.1 Spannung

Nennspannung auf der Hochspannung seite: 35kV

Nennspannung auf der Niederspannung seite: 0,69 kV

3.1.2 Nenn frequenz: 50Hz

3.1.3 Bewertetes Isolation niveau

Der Nenn isolierung sgrad der Schaltanlage entspricht den Bestimmungen der DL404-91 "Technische Bedingungen für die Bestellung von AC-Hochspannung schaltanlagen in Innenräumen".

Hochspannung seite: zwischen dem Boden und dem Phasen isolation bruch

Netzfrequenz standhalten Spannung: 95kV 110kV

Spitzens toß spannung: 185kV 215kV

Low Druck Seite:

Netzfrequenz standhalten Spannung: 2500V

3.1.4 Anzahl der Phasen: drei Phasen

3.1.5 kabinetts chutz niveau: IP44D

3.2 Die wichtigsten technischen Parameter von Transformatoren

3.2.1 Technische Normen

Der Transformator entspricht GB1094.1 ~ 1094.5 "Power Transformator" und GB 6451.1 "Technische Parameter und Anforderungen für dreiphasigen Öl transformator"

3.2.2 Technische Parameter

4. Produkts truktur und Eigenschaften

4.1.1 Windparks werden im Allgemeinen in Gezeitenflächen, flachen Meeren, Grasgebieten, Wüsten und anderen Orten mit spärlichen natürlichen Bedingungen gebaut, und unterschiedliche Anti-korrosions - Prozesse werden je nach verschiedenen Nutzungsumgebungen verwendet, um die Lebensdauer der vorinstallierten Umspannstationen zu gewährleisten.

4.1.2 Das allgemeine Layout des Box-Transformators ist der "Produkt" - Typ, und seine Vorteile sind wie folgt: kompakte Struktur, vernünftig, klein in Erscheinung und Volumen; die Verbindung zwischen den Hauptkomponenten ist bequem, und die Menge der kupferreihe wird stark reduziert; der Verkabelungsraum und der Wartungsraum der Ein - und Ausgangskabel sind groß, was für die Montage und Wartung bequem ist. Box-Struktur: alle Metallstrukturteile sind sandblasen, heißtappen verzinkt und lackiert, die sicherstellen können, dass die Ausrüstung in einer feuchten und schweren Salzspray-Umgebung mit starker Rostbeständigkeit verwendet wird, alle Türplatten und Wandplatten, es gibt keine Zwischenschicht, und die Mitte ist mit Polyurethan und Silikat Composite Isoliermaterialien gefüllt, die eine hervorragende Wärmedämmleistung aufweist, um sicherzustellen, dass die Ausrüstung in kalter Umgebung sicher und schnell in Betrieb genommen wird.

4.1.3 Der Transformator adoptiert hauptsächlich dreiphasige Doppelwicklung, Öl eingetaucht No-Last - Spannungsregelung S11 Low-Loss - Leistungstransformator, und andere Arten von Leistungstransformatoren können gemäß den Anforderungen konfiguriert werden. S11 - Typ-Stromtransformator hat eine Reihe von Reformen in Materialien, Prozess und Struktur, so dass die elektrische Leistung des Produkts hat das fortgeschrittene Niveau ähnlicher Produkte in den internationalen 90er Jahren erreicht, und seine No-Last - Verlust und Lastverlust sind niedriger als die Anforderungen der nationalen Standards, mit den Eigenschaften von hoher Effizienz und geringen Verlust, die eine Menge Stromverbrauch und Betriebskosten sparen können, Und die sozialen Vorteile sind bedeutend. Der Eisenkern adoptiert hochwertiges kaltgewalztes, kornorientiertes Siliziumstahlblatt voll mitter-Gelenk - Stapelverfahren und verwendet Vakuumöl-Injektion.

4.1.4 Intelligente Schaltschalter oder andere Serien von Niederspannungsschaltschaltern können auf der Niederspannungsseite verwendet werden, um Strom zu verteilen und die Leitungen und Ausrüstung vor Überlastung, Unterspannung, kurzschluss, Einphasige Erdung und anderen Störungen zu schützen. Zur gleichen Zeit wird ein kleiner Wartungstransformator auf der Niederspannungsseite eingerichtet, damit die Benutzer Strom am Wartungsort liefern können. Die elektrischen Balken des Niedrigspannungs-Schrankrahmen sind heißverzinkt und anti-korrosions.

5. Wartung, Inspektion und Vorsicht maßnahmen

5.1 Wartung

5.1.1 Regelmäßige Inspektions angelegenheiten

A. Überprüfen Sie, ob jedes Signal und Indikator normal ist;

5.1.2 Jährliche Inspektions-und Wartungs angelegenheiten

A. Prüfen Sie, ob die Verbindungs punkte der Primär-und Sekundär kreise locker oder überhitzt sind;

B. Verwenden Sie ein Megaohm-Messgerät, um die Isolierung zwischen den Phasen und dem Boden zu überprüfen, um fest zustellen, ob Schäden oder Alterung vorliegen.

C. Wenn der Transformator öl eingetaucht ist, sollte die Analyse und Inspektion der Öl probe mindestens einmal jährlich gemäß den Vorschriften durchgeführt werden.

DEntfernen Sie Staub und Fremdkörper;

EMake verschiedene Inspektions aufzeichnungen.

5.1.3 Wartung und Vorsicht maßnahmen

Wenn sich herausstellt, dass ein abnormales Phänomen oder ein bestimmter Teil abnormal ist, muss es zur Wartung oder zum Austausch gestoppt werden, und die obere Strom versorgung muss getrennt und ein zuverlässiges Erdung kabel muss während der Inspektion aufgehängt werden.

6. Bestell anweisungen

Bei der Bestellung sollte der Benutzer angeben, dass:

6.1 Modell und Menge der vor installierten Umspannwerke;

6.2 Transformator modell und kapazität;

6.3 Stellen Sie ein elektrisches Primär system und ein sekundäres schematisches Diagramm zur Verfügung
