KYN61 - 40.5 Mittelspannungsschaltgerät

Modell und Bedeutung

K Y N 61 - 40,5 / □ - □

Breaking short Circuit strom (Ka)

- Nennstrom (A)

Nennspannung (kV)

- - - - - seriennummer

- - - - - -

- - - - - - -

- - - - - - -

Nutzen von Umweltbedingungen

Die Obergrenze der Umgebungstemperatur beträgt 40 ° C, und der durchschnittliche Messwert innerhalb von 24 stunden überschreitet 35 ° C nicht.

Untergrenze -15 °C:

Höhe: nicht mehr als 1000 Meter über dem Meeresspiegel;

Relative Luftfeuchtigkeit: täglicher Durchschnitt nicht mehr als 95%, monatlicher Durchschnitt nicht mehr als 90%;

Erdbebenstärke: nicht mehr als 8 Grad;

wasserdampfdruck: Der tägliche Durchschnitt beträgt nicht mehr als 2,2 kPa und der monatliche Durchschnitt beträgt nicht mehr als 90%.

Technische Parameter

Haupttechnische Parameter von VakuuMschaltgeräte

Haupttechnische Parameter des VakuuMschalters

Die wichtigsten technischen Parameter der Frühlingsbetriebsmaschine

strukturmerkmale von switchgear

Die schaltanlage ist gemäß den GB3906 - 1991 und IEC298 - Normen für gepanzerte, mit Metall eingeschlossene schaltanlagen konzipiert. Das Ganze besteht aus zwei Teilen: dem schrank und dem herausnehmbaren Teil (Handkarren). Die Kabinettsstruktur ist vorgefertigt und zusammengeschrauben. Der innere Teil der schaltanlage ist in einen schaltschalterraum, einen Hauptbusbarraum, einen Kabelraum und einen Relais-Instrumentenraum mit einer Metalltrennung unterteilt. Der schutzniveau des GehäNutzens erreicht IP3X, der schutzniveau zwischen jedem Fach ist IP2X, und alle Metallstrukturteile sind zuverlässig geerdet, und jedes Fach des HauptkreislaufsysteMs verfügt über einen unabhängigen Abgasdruckfreisetzkanal.

1. Enclosure und Partition

Die Hülle und die Trennung der schaltvorrichtung werden nach der Verarbeitung und Biegung durch CNC-werkzeugmaschinen mit kaltgewalzten stahlplatten zusammengebeugt. Daher kann die zusammengebaute schaltgerät die Einheitlichkeit der strukturellen Abmessungen gewährleisten Die schaltanlage ist in einen schaltschalterraum, einen Hauptbusbarraum, einen Kabelraum und einen Relais-Instrumentraum unterteilt, und jeder Teil ist durch eine geerdete Metalltrennung getrennt.

2. Handkarte

Handkarren können in schaltschalter-Handkarren, spannungswandler-Handkarren, Messkarren, Isolierkarren usw. je nach Zweck unterteilt werden

Der Handwagen verfügt über eine Test - / Isolierungsposition und eine Arbeitsposition im schrank, und jede Position ist mit einem Gelenk-silbergerät ausgestattet, um sicherzustellen, dass der Handwagen nicht zufällig bewegt werden kann, wenn es in den beiden oben genannten Positionen ist.

3. Circuit Breaker-Abteilungen

spezifische Gleisen sind im schaltschalterraum installiert, damit der Handwagen sich bewegt. wenn der schaltschalter zwischen den Arbeitspositionen der Prüfposition bewegt wird, wird die Isolierklappen automatisch geöffnet oder geschlossen, wodurch sichergestellt wird, dass der Personal nicht

Berühren sie den aufgeladenen Körper. Der Handwagen kann bei geschlossener schranktür betrieben werden, und der Handwagen kann im schrank durch das sichtfenster sowie alle Funktionszeichen auf dem Handwagen gesehen werden.

4. Busbar-Kammer

Der Hauptbus führt von einer schaltanlage zum anderen mittels einer Zweigbusstange und einer statischen Kontaktbox, die beim Überqueren der seitenteile des benachbarten schränks mit einer Busstange-Hülse fixiert ist. Alle Busstangen sind durch Composite Isolation isoliert.

5. Kabel-Abteilungen

PT, Erdschalter, Überspannungsschalter und mehrere Kabel können im Kabelraum installiert werden.

6. Relay Room

Die Relaiskammerplatte und das Panel können mit sekundären Komponenten wie steuerung, schutzelementen, Messung, Display-Instrumentation, Live-Monitoring - Indikatoren usw. installiert werden.

7. Interlock Gerät

Die schaltanlage verfügt über eine zuverlässige sperrvorrichtung, um die sicherheit von Bedienern und Geräten zu gewährleisten.:

Förderung der Interlocking Installation	KYN61-40.5 (Z) Gepanzerte Handkarren-schränke	Ground switch

wenn sich der Erdschalter in der Öffnungsposition befindet, kann der Handwagen von der Test - / Isolierungsposition in die Arbeitsposition bewegt werden: und die Hintertür kann nicht geöffnet werden, was verhindert, dass versehentlich in das Live-Intervall eingetreten wird.

wenn der Handwagen vollständig aus dem schrank gezogen wird oder wenn der Handwagen in der Test - / Isolierungsposition im schrank geerdet ist, um das schloss und den Entsperr zu öffnen, kann der Erdschalter geschlossen werden; wenn der Handwagen in der Arbeitsposition ist, kann der Erdschalter nicht geschlossen werden. Es verhindert die Live-Fehlerverbindung des Erdenschalters und verhindert, dass der Mehrhandwagen sich in die Arbeitsposition bewegt, wenn der Erdenschalter in der geschlossenen Position ist.

Der schaltschalter-Handwagen kann den schaltschalter nur in der Test - / Isolierungsposition oder in der Arbeitsposition bedienen: und nachdem der schaltschalter benannt ist, kann sich der Handwagen nicht bewegen, was verhindert, dass die Livelast versehentlich den schaltschalter drückt und zieht. Elektrische schlösser können zwischen jedem schrank installiert werden.

Grounding Gerät

Im Kabelraum befindet sich eine separate 6x50mm2 Erdungsbusleiste, die durch die benachbarten schränke laufen kann und einen guten Kontakt mit den schränken hat.

Haupt-wiring - schema

Es gibt 27 allgemein verwendete typische schema für die primäre Verkabelungsschema der schaltanlage, die die Bedürfnisse der Benutzer für Kabel-Eingang und - Ausgang Leitungen, Überhead-Eingang und - Ausgang Leitungen, Kontakt und Messung, schutz usw. erfüllen können.

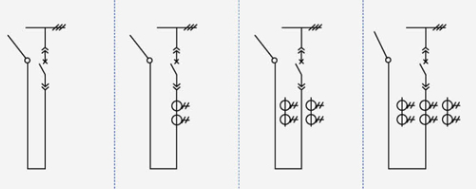

schema Nummer		01	02	03	04
Hauptdrahtungsdiagramm
Haupt elektrische Ausrüstung	Nennstrom	125,016,002,000
	Neuer schaltkreis-Treiber ZN85-40.5	1	1	1	1
	stromwandler LDBJ8 (9) - 35				2
	Erdungsschalter IN22-40.5 / 31.5	1	1	1	1
	Nutzen	Overhead raus	Overhead raus	Overhead raus	Overhead raus

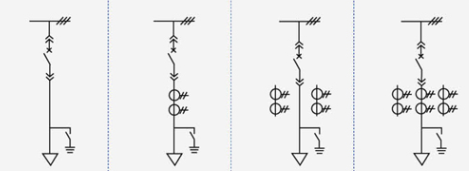

schema Nummer		05	06	07	08
Hauptdrahtungsdiagramm
Haupt elektrische Ausrüstung	Nennstrom	125,016,002,000
	Neuer schaltkreis-Treiber ZN85-40.5	1	1	1	1
	stromwandler LDBJ8 (9) - 35			2	3
	Erdungsschalter IN22-40.5 / 31.5	1	1	1	1
	Nutzen	Kabel-Outlet	Kabel-Outlet	Kabel-Outlet	Kabel-Outlet

schema Nummer		09	10	11	12
Hauptdrahtungsdiagramm
Haupt elektrische Ausrüstung	Nennstrom	125,016,002,000
	Neuer schaltkreis-Treiber ZN85-40.5	1	1	1	1
	stromwandler LDBJ8 (9) - 35		1	2	3
	Nutzen	Links (rechts) Kontakt	Links (rechts) Kontakt	Links (rechts) Kontakt	Links (rechts) Kontakt

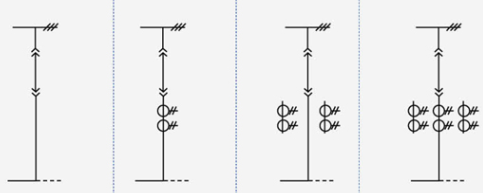

schema Nummer		13	14	15	16
Hauptdrahtungsdiagramm
Haupt elektrische Ausrüstung	Nennstrom	125,016,002,000
	Neuer schaltkreis-Treiber ZN85-40.5
	stromwandler LDBJ8 (9) - 35		1	2	3
	Nutzen	Kontakt	Kontakt	Kontakt	Kontakt

schema Nummer		17	18	19	20
Hauptdrahtungsdiagramm
Haupt elektrische Ausrüstung	Nennstrom	125,016,002,000
	Neuer schaltkreis-Treiber ZN85-40.5	1	1	1	1
	stromwandler LDBJ8 (9) - 35		1	2	3
	Nutzen	Kabel in	Kabel in	Kabel in	Kabel in

schema Nummer		21	22	23	24
Hauptdrahtungsdiagramm
Haupt elektrische Ausrüstung	Nennstrom	125,016,002,000
	Neuer schaltkreis-Treiber ZN85-40.5	1	1	1	1
	stromwandler LDBJ8 (9) - 35		1	2	3
	Nutzen	Overhead in	Overhead in	Overhead in	Overhead in

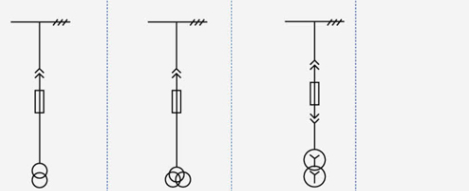

schema Nummer		25	26	27	28
Hauptdrahtungsdiagramm
Haupt elektrische Ausrüstung	Nennstrom	125,016,002,000
	spannungswandler LDX9 - 35
	Die XPNP - 35	2	3	2
	Überspannungssperrer YH5ws - 51 / 134Q		3
	Transformator sCB9 - 50 - 35 / 0.4			1
	Nutzen	spannung Transformator	spannung Transformator	station-Nutzung verändert

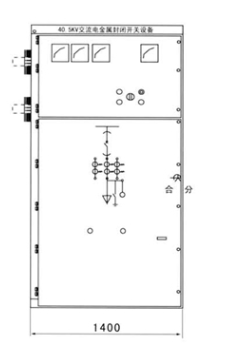

Abmessungen und schematisches Diagramm der schaltgerätestruktur

Abmessungen (wxDxH): 1400x2800x2600	schematisches Diagramm der struktur der schaltanlage A Relais-Instrumentenraum B Busraum C schaltschalterraum D Kabel

switch Cabinet Installation

1. Höhe des elektrischen Raumes: ≥ 4500 mm:

2. Entfernung von der Rückseite des schrankes zur wand: ≥ 1500 mm;

3. Flachheit des Fundamentrahmen: ≤ 1mm / m?;

4. Der Teil des Fundamentes eingebetteter Kanalstahl über dem Boden darf 3 mm nicht überschreiten;

5. Es kann durch schrauben oder schweißen auf dem Fundament befestigt werden:

6. Das Gewicht des schaltgeräts beträgt ca. 1800Kg:

7. Breite des schaltbetriebskorridors (Einzelreihe): ≥ 3000mm, Doppelreihe (Angesicht gegenüber) ≥ 4000mm.

Produktkonsistenz

die Hauptsystemnummer der sekundärleitung, das Diagramm des EinzelbussysteMs, das Anordnungsschema und das Layout-Diagramm;

schematisches Diagramm der elektrischen sekundärkreise und Terminalanordnung Diagramm:

das Modell, die spezifikation und die Menge der elektrischen Komponenten der schaltgeräte;

spezifikationen und Materialien von Hauptbusstangen und Zweigbusstangen:

Name und Menge der Ersatzteile und Ersatzteile:

spezielle Anforderungen werden mit dem Hersteller vereinbart.

Aufgrund der kontinuierlichen Verbesserung der Produkttechnologie sollten alle Daten von der neuesten technischen Abteilung der Fabrik bestätigt werden, und es kann Änderungen ohne Vorankündigung geben.

Anweisungen Bestellen

Der Benutzer sollte folgende technische Informationen bei der Bestellung angeben::

Hauptdrahtschema Diagramm, Zweck und Eindraht-system - Diagramm: Nennspannung: Nennstrom: Nennstrom: Kurzschlussunterbrechungsstrom: Verteilungszimmer-Layout - Diagramm und schaltgeräte-Anordnung und Konfigurationsdiagramm, etc.

Geben sie die spezifikationen der Ein - und Ausgangskabel an.

Anforderungen an steuerungs -, Mess - und schutzfunktionen von schaltgeräten und sonstige Anforderungen an schließ - und Automatikgeräte.

Das Modell, die spezifikation und die Menge der wichtigsten elektrischen Komponenten in der schaltgeräte. wie ein wechsel zwischen! oder das eingehende schrank muss durch eine Busbarbrücke verbunden werden, und spezifische Anforderungen wie die Nennleistung der Busbarbrücke und die spannweite der Busbarbrücke von der Bodenhöhe sollten angegeben werden.

wenn schaltgeräte in besonderen Umgebungen verwendet werden, sollte sie zum Zeitpunkt der Bestellung detailliert angegeben werden.

sonstige spezielle Anforderungen.

schematisches Diagramm der Installation von schaltgeräten
